ZUGLUFT-, SCHALL-, RAUCH- UND FEUERBESTÄNDIGKEIT FÜR TÜREN
Die EllenMatic Soundproof ist die optimale Lösung für schall-, rauch- und feuerbeständige automatische Türbodendichtungen für Holztüren. Sie dichtet den Spalt unter der Tür automatisch ab.
- Schalldämmung: 51 dB*
- Feuerbeständigkeit: 30, 60 und 90 Minuten*
- Rauchbeständigkeit: Kalt- und Heißrauch*
Dank der integrierten „No-Break“-Funktion federt der Mechanismus bei Hindernissen unter der Tür automatisch zurück.
* Geprüft und zertifiziert bei einem maximalen Spalt von 7 mm
Beschreibung
- Aluminiumgehäuse mit Silikondichtung
- Automatische Abdichtung
- Schalldämmung 51 dB
- Feuerwiderstand: 30, 60 und 90 Minuten
- Rauchbeständigkeit nach NEN-EN 13501-2 „Sa“ (Kaltrauch) und NEN-EN 1634-3 „S200“ (Heißrauch)
- Einseitige Bedienung an der Scharnierseite
- Senkrechte Bewegung des Innenmechanismus ohne seitliche Bewegung
- Manuell einstellbarer Druckknopf zur Feinabestllung
- Anwendung: Holztüren für den Innen- und Außenbereich in geschützter Umgebung.
- Kann in Kombination mit einem Schwellenaustausch verwendet werden. Hierfür empfehlen wir Produkte von Secucare.
- Kann auch mit einem Setzstufenprofil kombiniert werden. Hierfür empfehlen wir Storax.
Technische Details

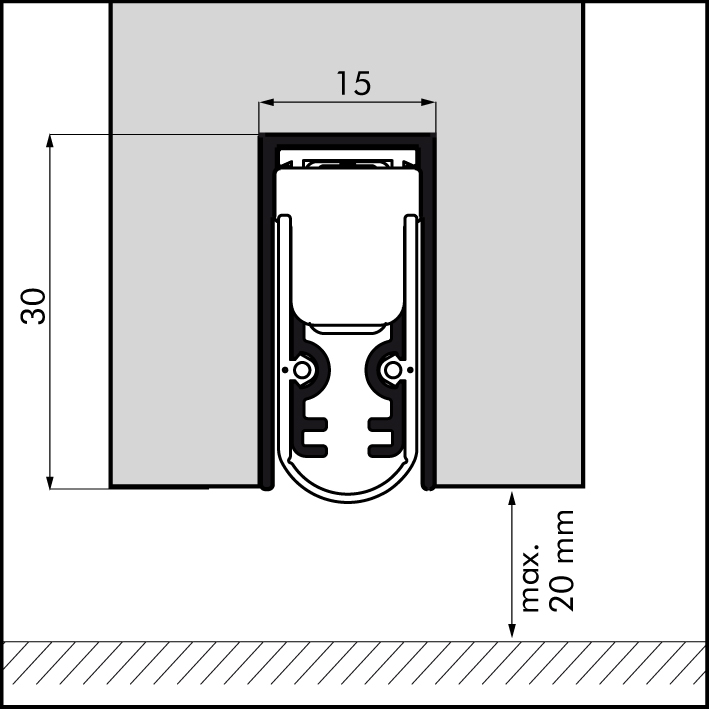

- Maximaler Spalt: 20 mm
- Nutgröße 15 x 30 mm
- Standardlängen um 150 mm kürzbar
- Auch als Sonderanfertigung erhältlich
- Mindestlänge 300 mm als automatische Falldichtung
- Maximallänge 1600 mm
- Längen zwischen 150 und 300 mm als nicht-automatische Schiebedichtung möglich

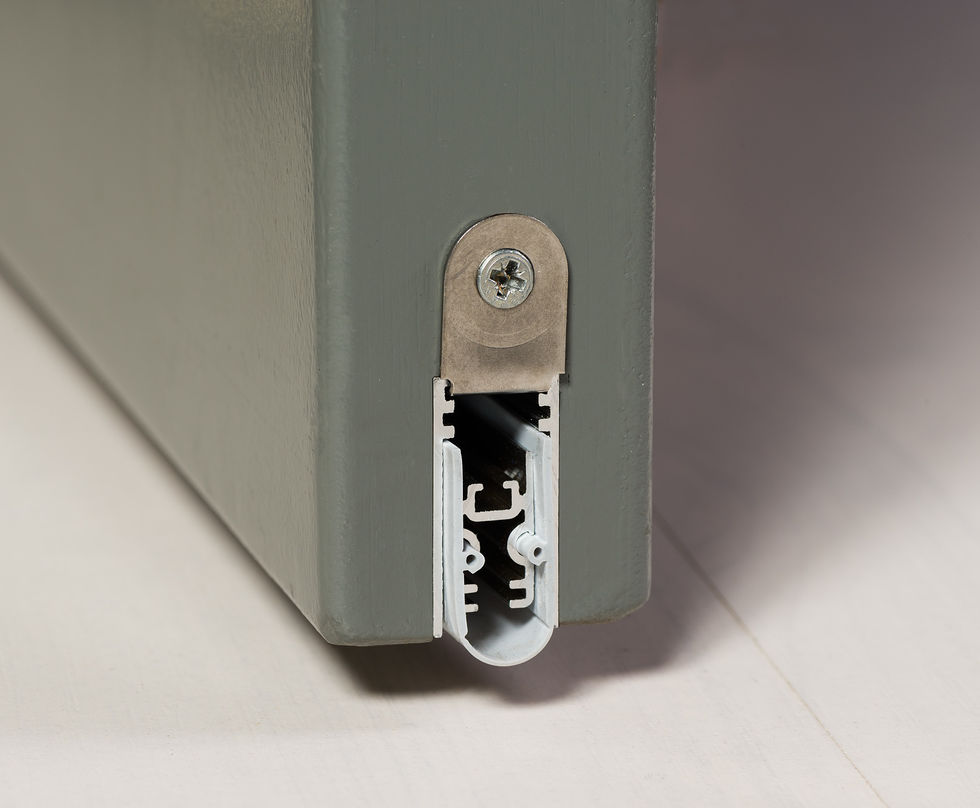

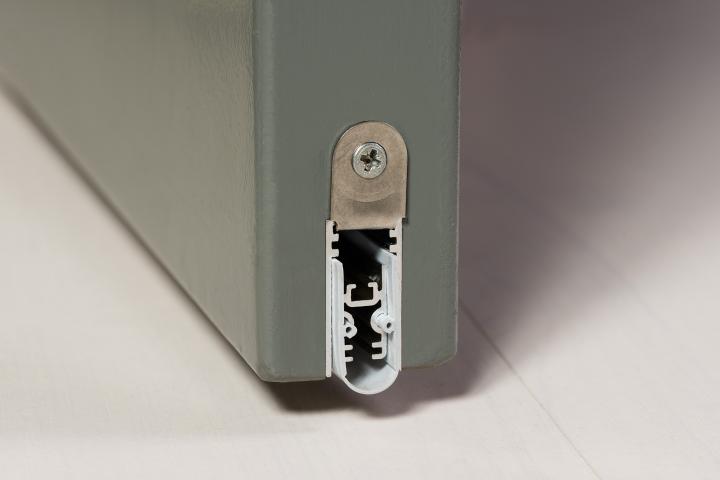

- Montage mit Montageplatten
Spezifikationen
Alle Standardlängen können um 150 mm gekürzt werden.
| LÄNGE | ART.NR | FARBE | EAN (St.) | VPE/VKE |
| 583 mm | 1809486 | Alu. | 8711286234448 | 6/1 St. |
| 708 mm | 1809471 | Alu. | 8711286234455 | 6/1 St. |
| 833 mm | 1809472 | Alu. | 8711286234486 | 6/1 St. |
| 928 mm | 1809573 | Alu. | 8711286233878 | 6/1 St. |
| 958 mm | 1809473 | Alu. | 8711286234462 | 6/1 St. |
| 1028 mm | 1809574 | Alu. | 8711286233885 | 10/1 St. |
| 1083 mm | 1809474 | Alu. | 8711286234479 | 10/1 St. |
| 1208 mm | 1809475 | Alu. | 8711286234493 | 10/1 St. |
Auch Maßarbeit Türbodendichtungen können gekürzt werden.
| VON | BIS | KURZBAR ZU: |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Montagehinweise
Zugluft, Lärm, Rauch und Feuer lassen sich durch die fachgerechte Montage der automatische Türbodendichtung leicht verhindern. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Soundproof Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst.
- Messen Sie anschließend die Türbreite, um die Länge der Türbodendichtung zu bestimmen.
- Entfernen Sie die Montageplatten und den Druckknopf.
- Ziehen Sie die Dichtung in Richtung des Druckknopfs.
- Markieren Sie die korrekte Länge auf dem Produkt. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Schneiden Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schieben Sie die Dichtung zurück. Achten Sie auf einen 3 mm breiten Überstand an jeder Seite für eine optimale Abdichtung der Ecken.
- Schneiden Sie die überstehende Dichtung ab.
- Schieben Sie die Türbodendichtung in die Tür und befestigen Sie sie mit den Montageplatten.
- Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Spaltabdichtung erreicht ist.
- Prüfen Sie die Spaltabdichtung mit einem Stück Papier. Das Papier muss kleben, darf aber nicht reißen.
