FINGERSCHUTZ

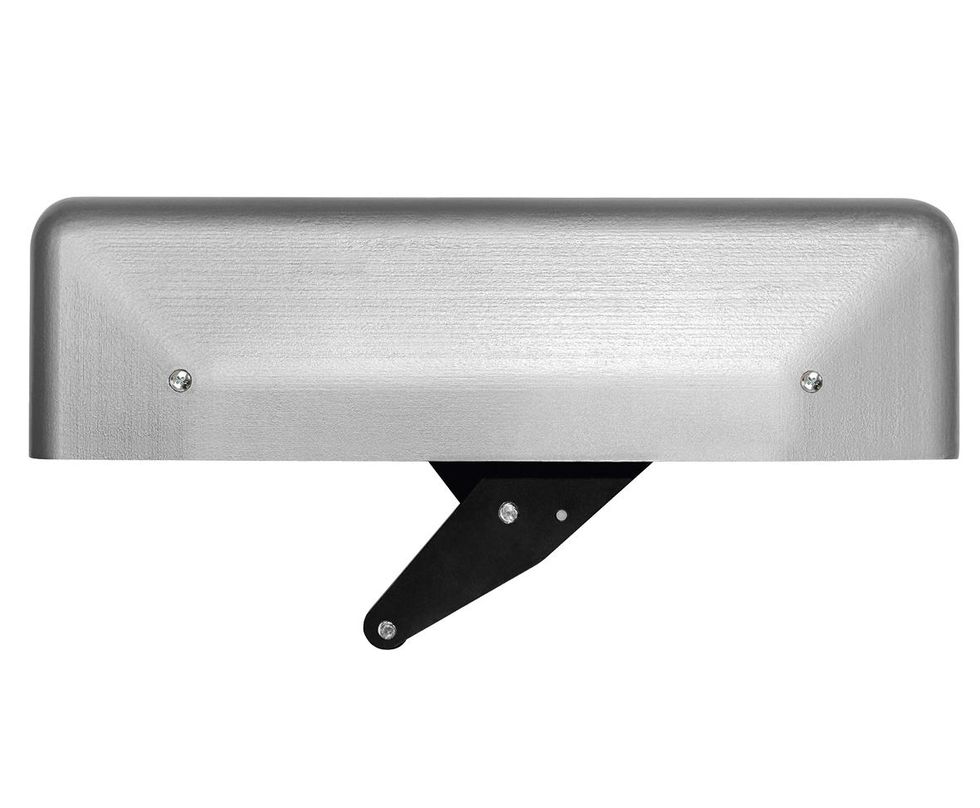

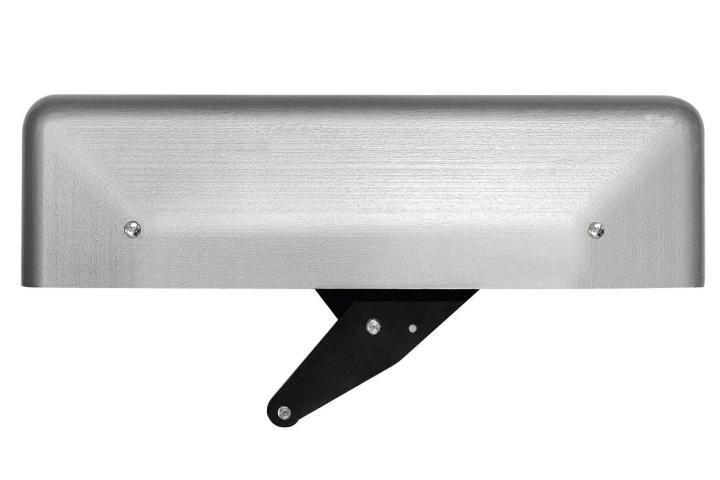

Ellen Salvadita® ist ein patentiertes Sicherheitssystem, das die schließende Türseite beim Zuschlagen blockiert. Dies hilft, schwere Verletzungen, insbesondere bei Kindern, zu verhindern.

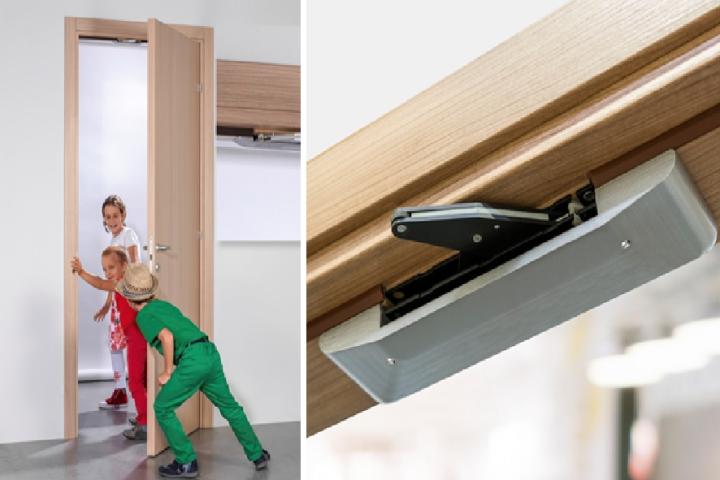

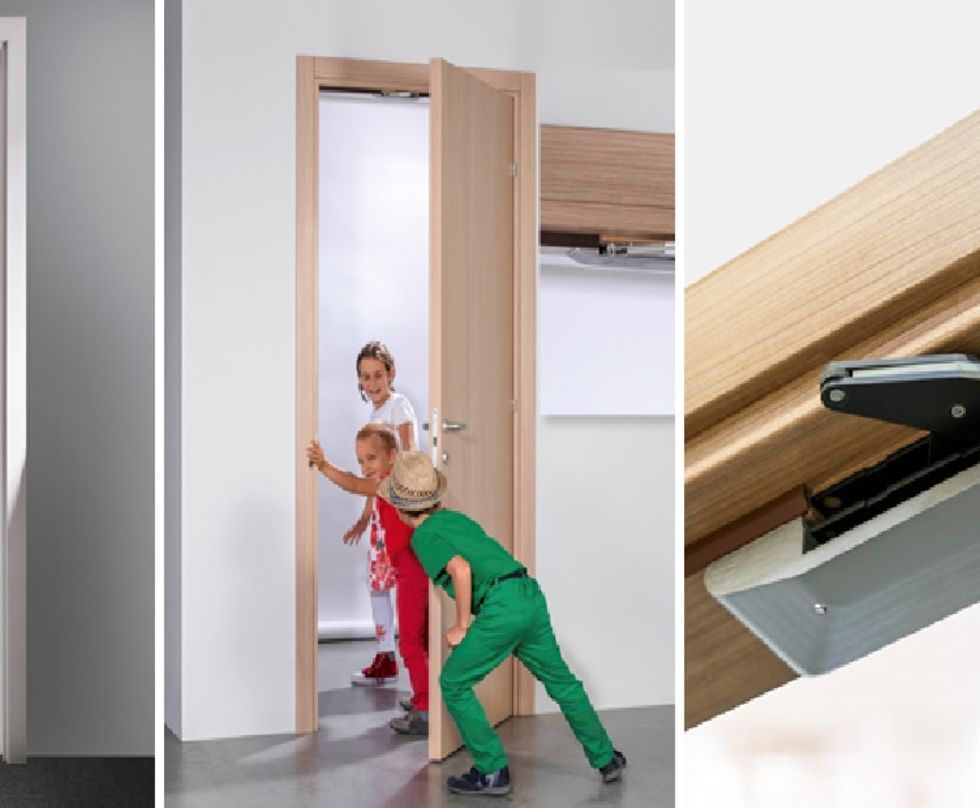

Salvadita® blockiert die Tür beim Zuschlagen.
Wenn die Tür mit normaler Geschwindigkeit geschlossen wird, ist Salvadita® nicht aktiv.

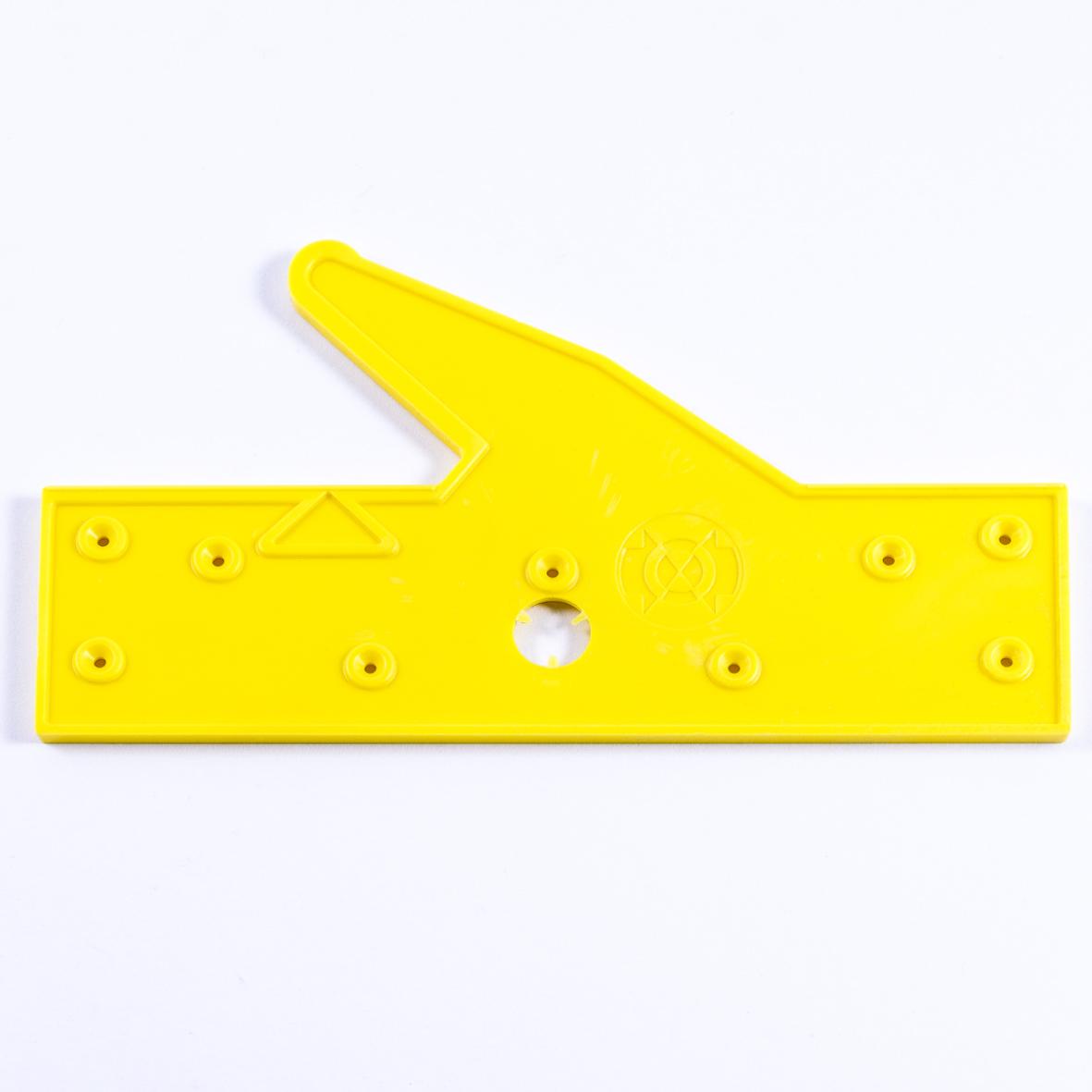

Für die korrekte Montage von Salvadita® am Türrahmen wurde eine praktische Anreißschablone mit vordefinierten Bohrlöchern entwickelt. Bestellen Sie die Montageschablone einfach zusammen mit Ihrem Kauf!
Beschreibung
- Patentiertes Sicherheitssystem
- Blockiert die Tür beim Zuschlagen
- Schutzprofil aus Aluminium
- Einfache Montage
- Anwendung: Für Innentüren
- Inklusive doppelseitigem Klebeband für die Stoßschutzplatte
Technische Details
- Inklusive Befestigungsschrauben
- Geprüft auf 1 Million Türbewegungen
- Entspricht den Normen NEN 8624 und EN 16654
- TÜV-zertifiziert
Spezifikationen
| ARTIKEL | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| Salvadita | 4903045 | Silber | 4260658560011 | 1/1 St. |
| Anreiß-schablone | 4903047 | Gelb | 4260658560028 | 1/1 St. |
Patentierte Ellen Salvadita®
Ellen Salvadita® hat zahlreiche Tests und Dauerprüfungen des HD Instituts für Holztechnologie Dresden erfolgreich bestanden.
Zertifikat und Prüfbericht sind bei uns erhältlich.

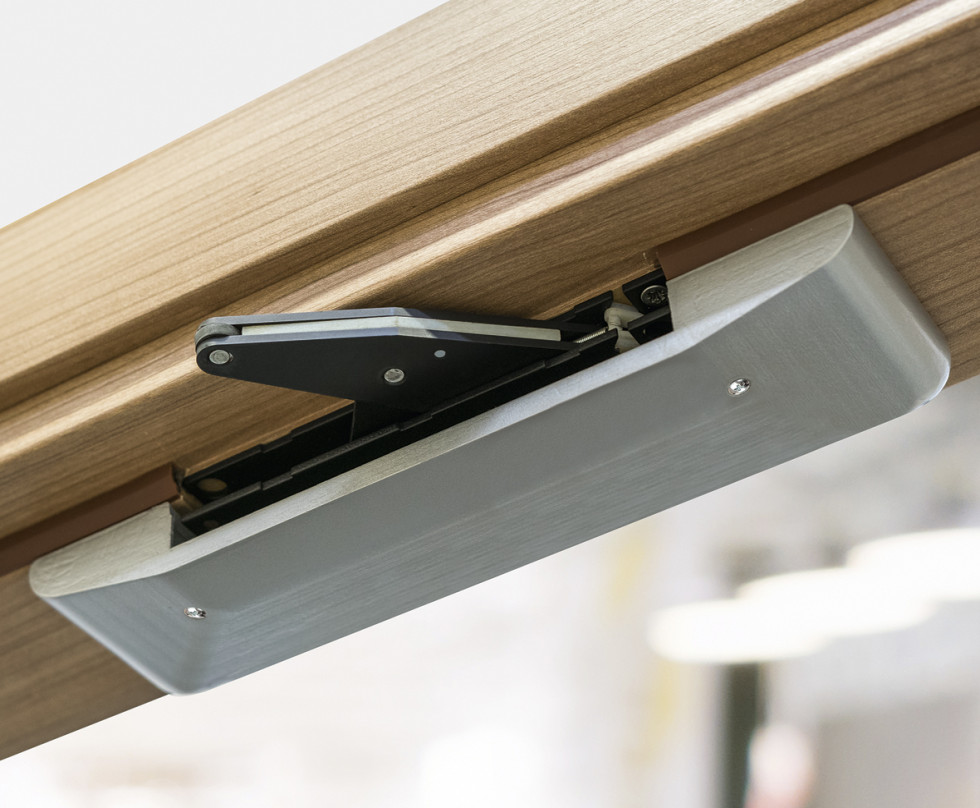

Montagehinweise
Mit der korrekten Montage von Ellen Salvadita® lässt sich das Einklemmen von Fingern in der Tür leicht vermeiden. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Montagevideo an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Maßband oder Lineal
- Bleistift
- Spitzbohrer
- Schleifpapier und Entfetter
- Torxbohrer
Schritt-für-Schritt-Anleitung zur Installation von Ellen Salvadita®
- Positionieren Sie das Türblatt 40 mm vom Rahmen entfernt.
- Legen Sie die Anreißschablone auf die obere Querstrebe des Rahmens. Hinweis: Der rechteckige Teil muss parallel zur Querstrebe verlaufen. Der hervorstehende Teil von Salvadita® muss das Türblatt berühren können.
- Markieren Sie die Positionen der Befestigungslöcher mit einem spitzen Bohrer.
- Platzieren Sie die Montageplatte. Achten Sie darauf, dass die Markierungen mittig ausgerichtet sind.
- Ziehen Sie anschließend die Schrauben in die 5 Löcher der Montageplatte ein.
- Befestigen Sie das Salvadita-Gerät mit 2 Schrauben.
- Bringen Sie die Salvadita-Abdeckung an.
- Entfetten Sie die Oberseite der Tür.
- Befestigen Sie die Stoßschutzplatte mit dem doppelseitigen Klebeband oben an der Tür. Hinweis: Die Platte muss so montiert werden, dass der erste Kontaktpunkt mit dem Salvadita-Fingerschutz in der Mitte der Platte liegt.
