ZUGLUFTSCHUTZ FÜR TÜREN

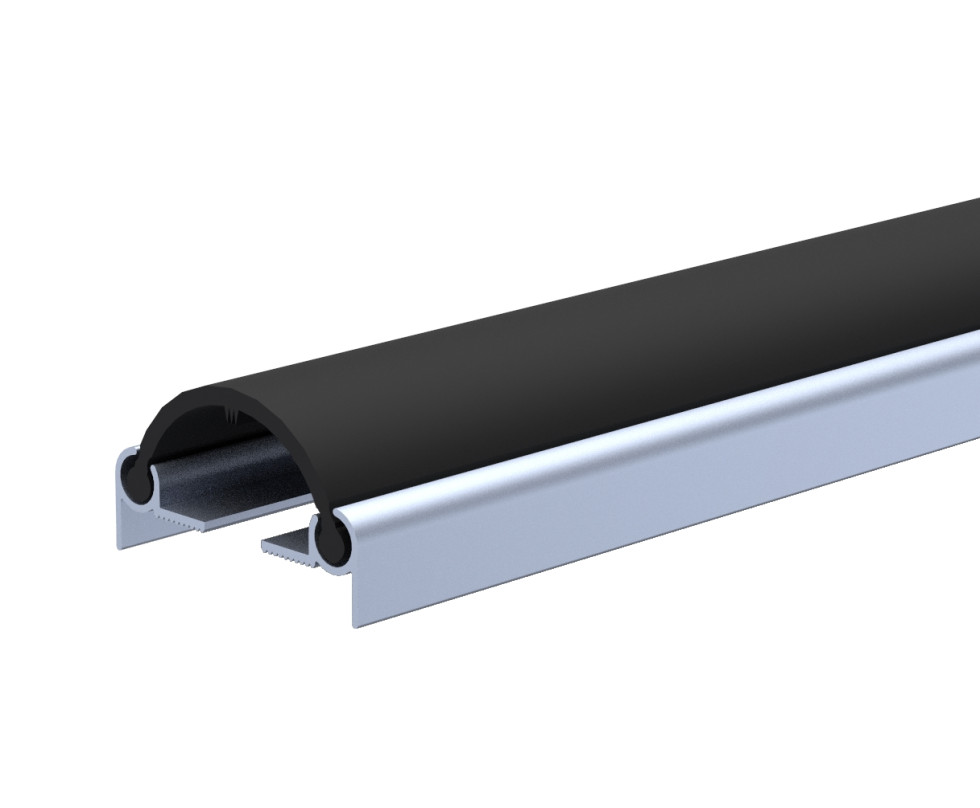

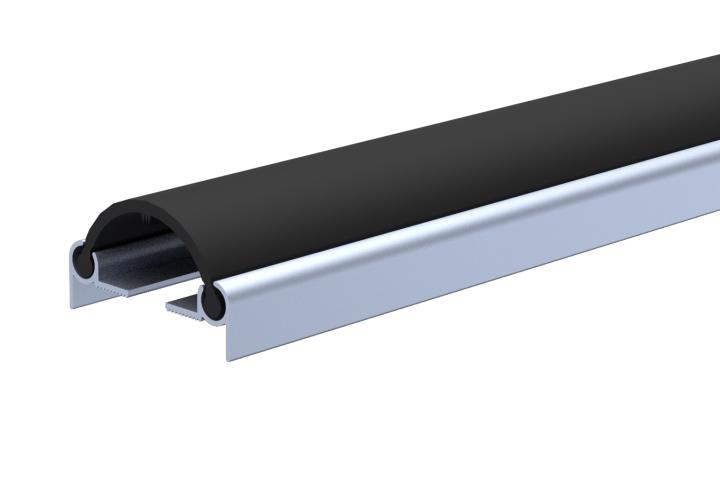

Pendeltürprofil aus Aluminium mit flexibler PVC-dichtung, die den Spalt zwischen zwei Drehtüren perfekt abdichtet.

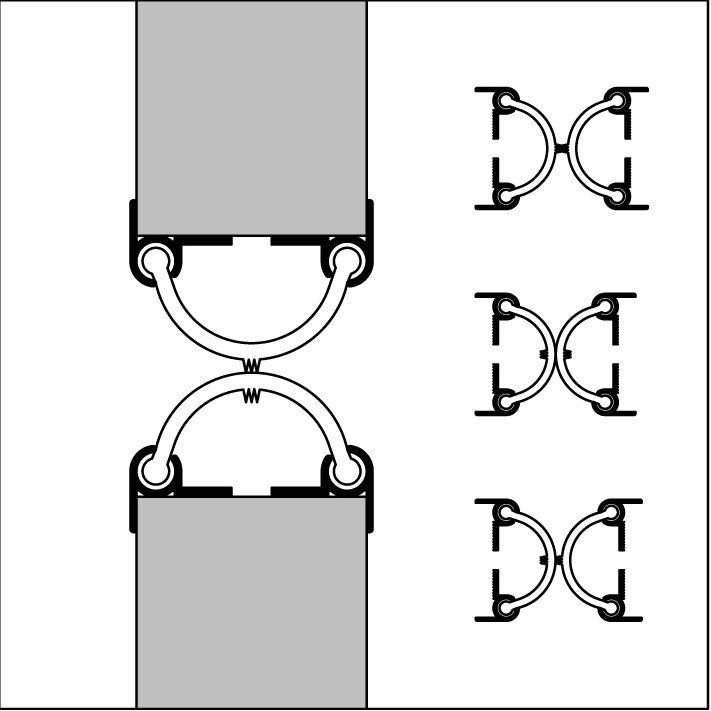

An beiden Enden der Tür wird ein Pendeltürprofil montiert. Die PVC Abdichtungsstreifen berühren sich und verhindern so Zugluft und Lärm.
Beschreibung
- Eloxiertes Aluminium, vorgebohrt
- Flexible schwarze PVC-dichtung
- Optimale Abdichtung durch die Geometrie (Dichtungskamm)
- Schnell und einfach zu montieren
- Anwendung: Pendeltüren und Drehtüren. Auf die richtige Größe zuschneiden und mit Schrauben befestigen.
Technische Details
- Türmaß: 50-60 mm
- Länge: 250 cm
- PVC Profilbreite: 75mm
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 250 cm | 4501702 | VOM1 | 8711286310029 | 20/1 St. |
| 250 cm | 7003506 | Schwarz | 8711286310020 | 10/1 St. |

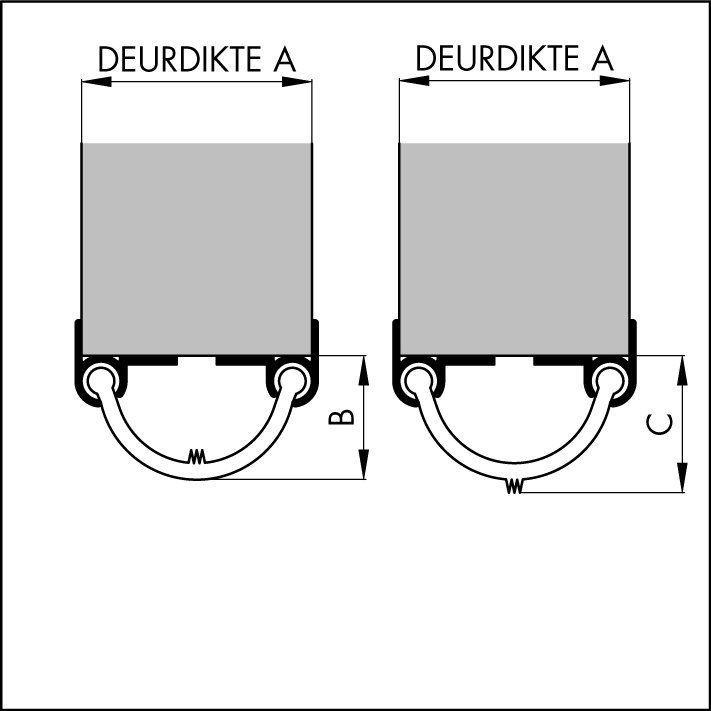

Türmaßen
| TÜRMAß A IN CM | 50 | 52 | 54 | 56 | 58 | 60 |
| MAß B | 30 | 29 | 28 | 27 | 26 | 25 |
| MAß C | 31 | 30 | 29 | 28 | 27 | 26 |
Montagehinweise
Für die einwandfreie Funktion des Pendeltürprofils ist eine korrekte Montage unerlässlich. Lesen Sie dazu die beiliegende Montageanleitung und folgen Sie den einzelnen Schritten.
Bereiten Sie folgende Materialien vor:
- Maßband oder Lineal
- Bleistift
- Säge und Feile
Schritt-für-Schritt-Anleitung zur Montage eines Pendeltürprofils
- Messen Sie die Höhe des Türes.
- Markieren Sie die korrekte Länge auf den Leichtmetallschienen.
- Schneiden Sie die Schiene auf die gewünschte Länge zu.
- Feilen Sie scharfe Kanten am Aluminium ab.
- Platzieren Sie die Schiene an der Türkante und schrauben Sie sie fest.
- Schneiden Sie die Dichtungen auf die gleiche Größe zu und setzen Sie sie in die Aluminiunschienen ein. Die Dichtungen können auf zwei Arten montiert werden; achten Sie darauf, dass die Profile passgenau ineinandergreifen, sich aber nicht verklemmen.
