ZUGLUFTSCHUTZ FÜR FENSTER UND TÜREN

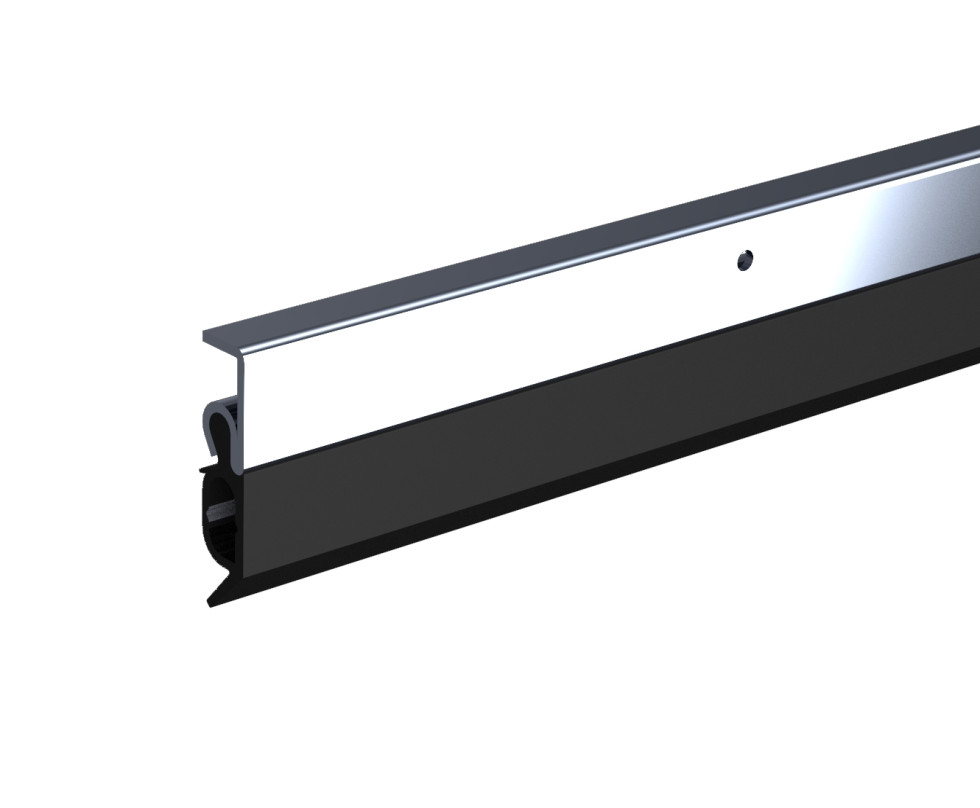

Die Abdichtungsschiene Elro XL ist eine Zugluftdichtung für den Einbau in die Rahmenlaibung von nach innen und außen öffnenden Fenstern und Türen.
Das Profil verhindert das Eindringen von Zugluft, indem es den Spalt zwischen Rahmen und Tür bzw. Fenster abdichtet.
Das Elro XL dichtet auch sehr große Spalten bis zu 13 mm ab. Neben einem Aluminiumprofil mit schwarzer Dichtung ist es auch als weiß lackiertes Aluminiumprofil mit weißer Dichtung in der Farbe RAL 9010 erhältlich.
Beschreibung
- Gewalztes Aluminiumprofil – Qualität 6060 T66
- Kunststoff Dichtung (TPE)
- Schnell und einfach zu montieren
- Abdichtung auch bei sehr großen Spalten
- Anwendung: nach innen und außen öffnende Fenster und Türen
- Kann auf die richtige Größe gekürzt werden

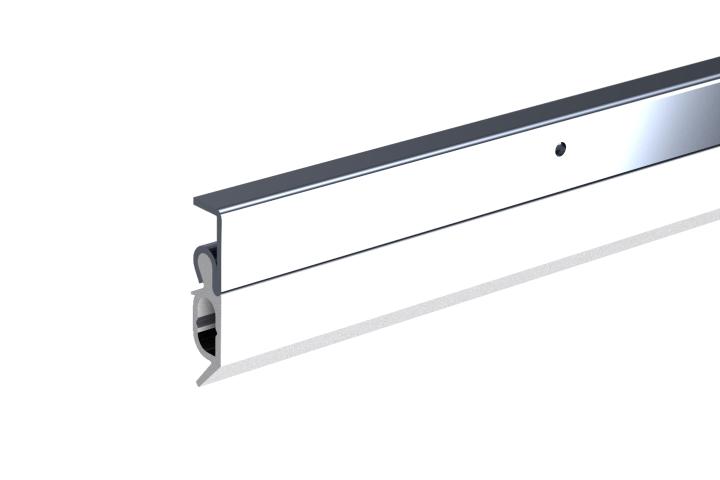

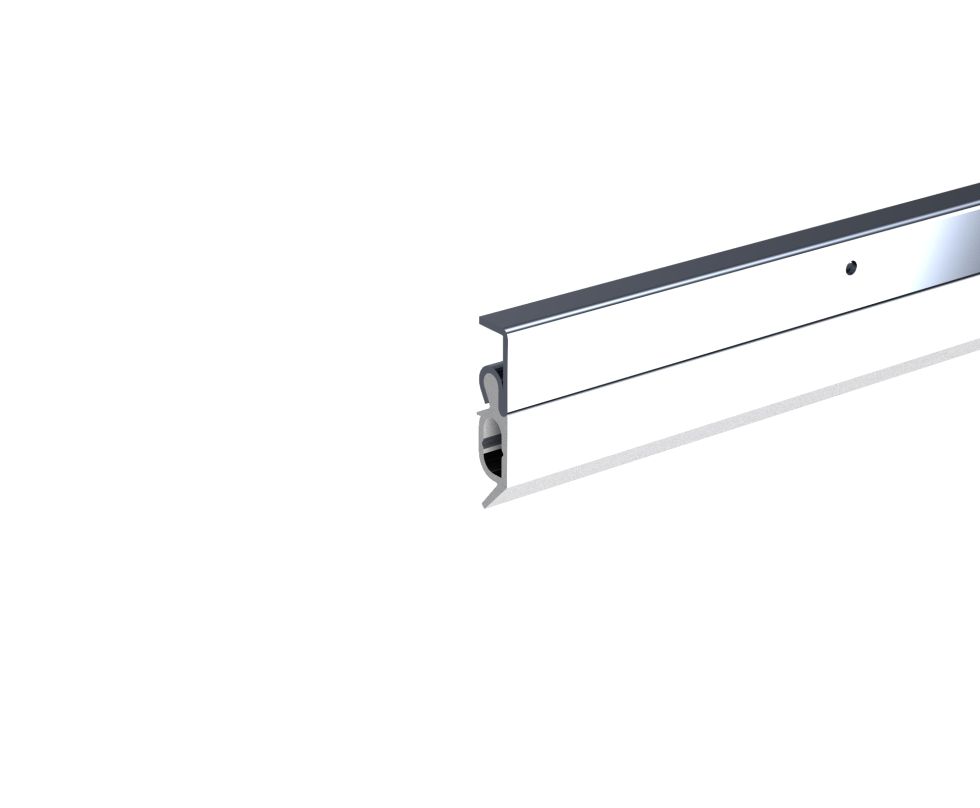

- Auch in Weißaluminium erhältlich > Elro XL - weiß
Technische Details
- Maximaler Spalt: 13 mm
- Breite x Höhe: 5 mm x 20 mm
- Standardlänge: 230 cm
- Montage: Ellen Nägel 1,6 x 25 mm (Edelstahl für den Außenbereich, verzinkt für den Innenbereich)
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 230 cm | 0401002 | Alu. | 8711286142248 | 25/1 St. |
| 230 cm | 0401005 | Weiß | 8711286142262 | 25/1 St. |
Leistung
Gemäß NEN EN 12365: W45153.
Montagehinweise
Zugluft an Türen und Fenstern lässt sich durch die fachgerechte Montage des Aufputzprofils leicht vermeiden. Lesen Sie dazu die beiliegende Montageanleitung und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge und Feile
- Bohrmaschine
Schritt-für-Schritt-Anleitung zur Installation der Elro XL Abdichtungsschiene
- Messen Sie die Breite der oberen Rahmenöffnung (Laibung), um die Länge der Abdichtungsschiene zu bestimmen.
- Markieren Sie die korrekte Länge auf der Abdichtungsschiene.
- Schneiden Sie das Profil auf die gewünschte Länge zu.
- Feilen Sie überstehende Kanten am Aluminium oder Kunststoff ab.
- Schließen Sie die Tür. Setzen Sie die Abdichtungsschiene in die Laibung des Rahmens ein und nageln Sie es fest. Achten Sie darauf, dass die Dichtung über die gesamte Länge bündig an der Tür anliegt.
- Messen Sie anschließend die Scharnierseite und wiederholen Sie die obigen Schritte, um die Abdichtungsschiene dort zu montieren.
- Wiederholen Sie die obigen Schritte für die Montage auf der Schließseite.
