ZUGLUFTSCHUTZ FÜR FENSTER UND TÜREN

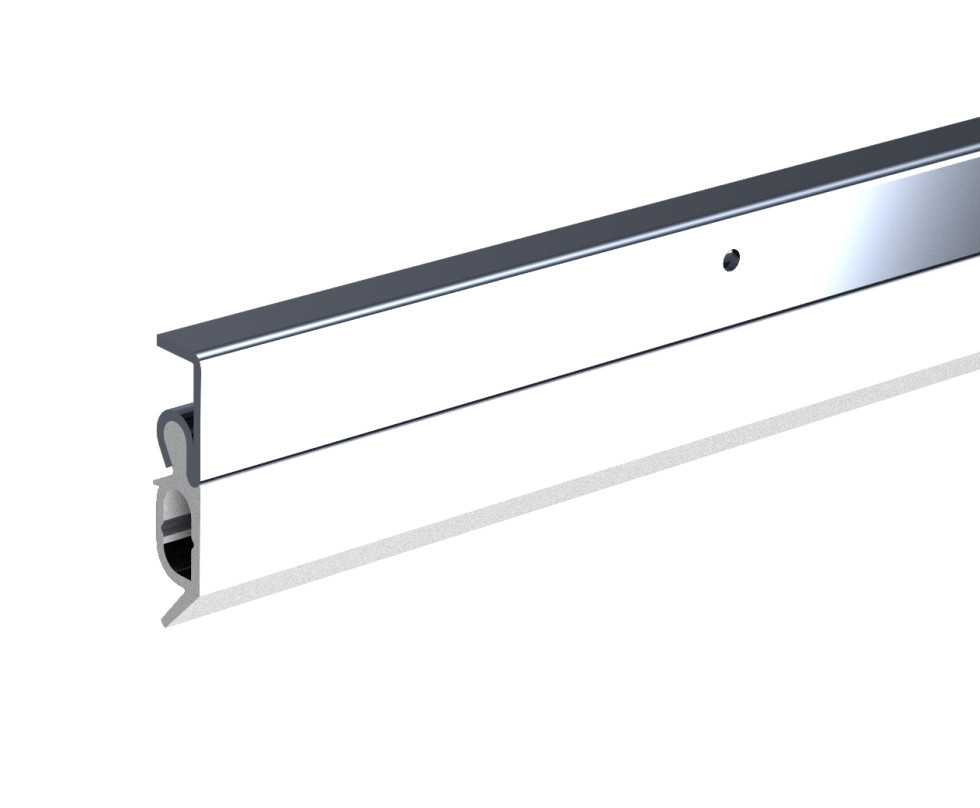

Die weiße Abdichtungsschiene Elro XL ist ein Aluminiumprofil mit weißer Abdichtung, das Zugluft in Ihrem Zuhause verhindert. Es eignet sich für den Einbau in die Rahmenlaibung von nach innen und außen öffnenden Fenstern und Türen. Selbst große Spalten bis zu 13 mm lassen sich damit perfekt abdichten.
Neben dieser weißen Variante ist die Abdichtungsschiene auch mit schwarzer Dichtung erhältlich.
Beschreibung
- Weißes Aluminiumprofil mit weißer Dichtung (RAL9010)
- Kunststoff Dichtung (TPE)
- Schnell und einfach zu montieren
- Abdichtung auch bei sehr großen Spalten
- Toepassing: naar binnen- en buitendraaiende ramen en deuren
- Anwendung: nach innen und außen öffnende Fenster und Türen
- Kann auf die richtige Größe gekürzt werden
- Auch in aluminium erhältlich > Elro XL
Technische Details

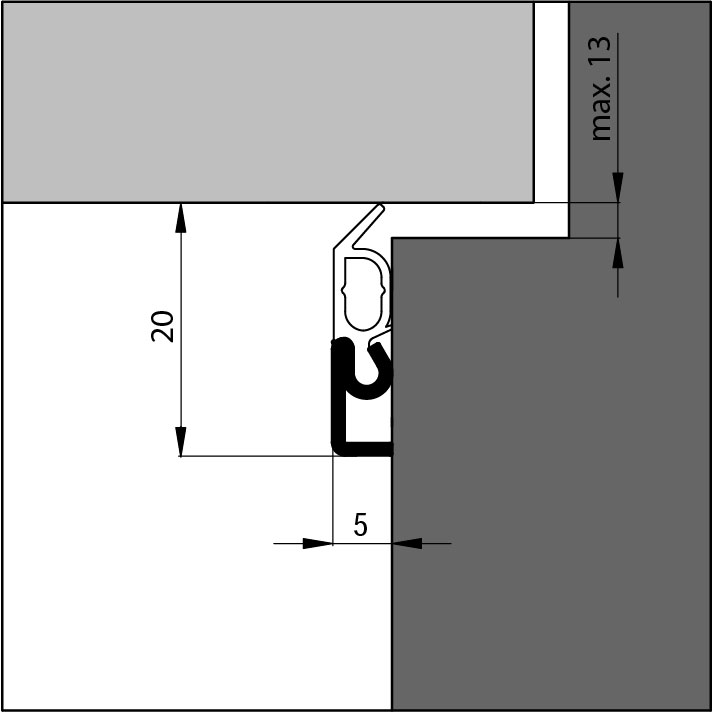

- Maximaler Spalt: 13 mm
- Breite x Höhe: 5 mm x 20 mm
- Standardlänge: 230 cm
- Montage: Ellen Nägel 1,6 x 25 mm (Edelstahl für den Außenbereich, verzinkt für den Innenbereich)
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 230 cm | 0401002 | Wit | 8711286142262 | 25/1 St. |
| 230 cm | 0401005 | Alu. | 8711286142248 | 25/1 St. |
Leistung
Gemäß NEN EN 12365: W45153.
Montagehinweise
Zugluft an Türen und Fenstern lässt sich durch die fachgerechte Montage des Aufputzprofils leicht vermeiden. Lesen Sie dazu die beiliegende Montageanleitung und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge und Feile
- Bohrmaschine
Schritt-für-Schritt-Anleitung zur Installation der Elro XL Abdichtungsschiene
- Messen Sie die Breite der oberen Rahmenöffnung (Laibung), um die Länge der Abdichtungsschiene zu bestimmen.
- Markieren Sie die korrekte Länge auf der Abdichtungsschiene.
- Schneiden Sie das Profil auf die gewünschte Länge zu.
- Feilen Sie überstehende Kanten am Aluminium oder Kunststoff ab.
- Schließen Sie die Tür. Setzen Sie die Abdichtungsschiene in die Laibung des Rahmens ein und nageln Sie es fest. Achten Sie darauf, dass die Dichtung über die gesamte Länge bündig an der Tür anliegt.
- Messen Sie anschließend die Scharnierseite und wiederholen Sie die obigen Schritte, um die Abdichtungsschiene dort zu montieren.
- Wiederholen Sie die obigen Schritte für die Montage auf der Schließseite.
