ZUGLUFT-, SCHALL-, RAUCHBESTÄNDIGKEIT FÜR TÜREN
Aluminiumprofil für Montage von der EllenMatic Automatische Türbodendichtung Slim Soundproof auf dem Türblatt. Damit lassen sich bestehende Innentürenmit hochwertigen Türbodendichtungen nachrüsten. Das Profil wird an der Unterseite des Türblatts montiert.
Die Slim Cassette ist ausschließlich für die EllenMatic Slim Soundproof geeignet.

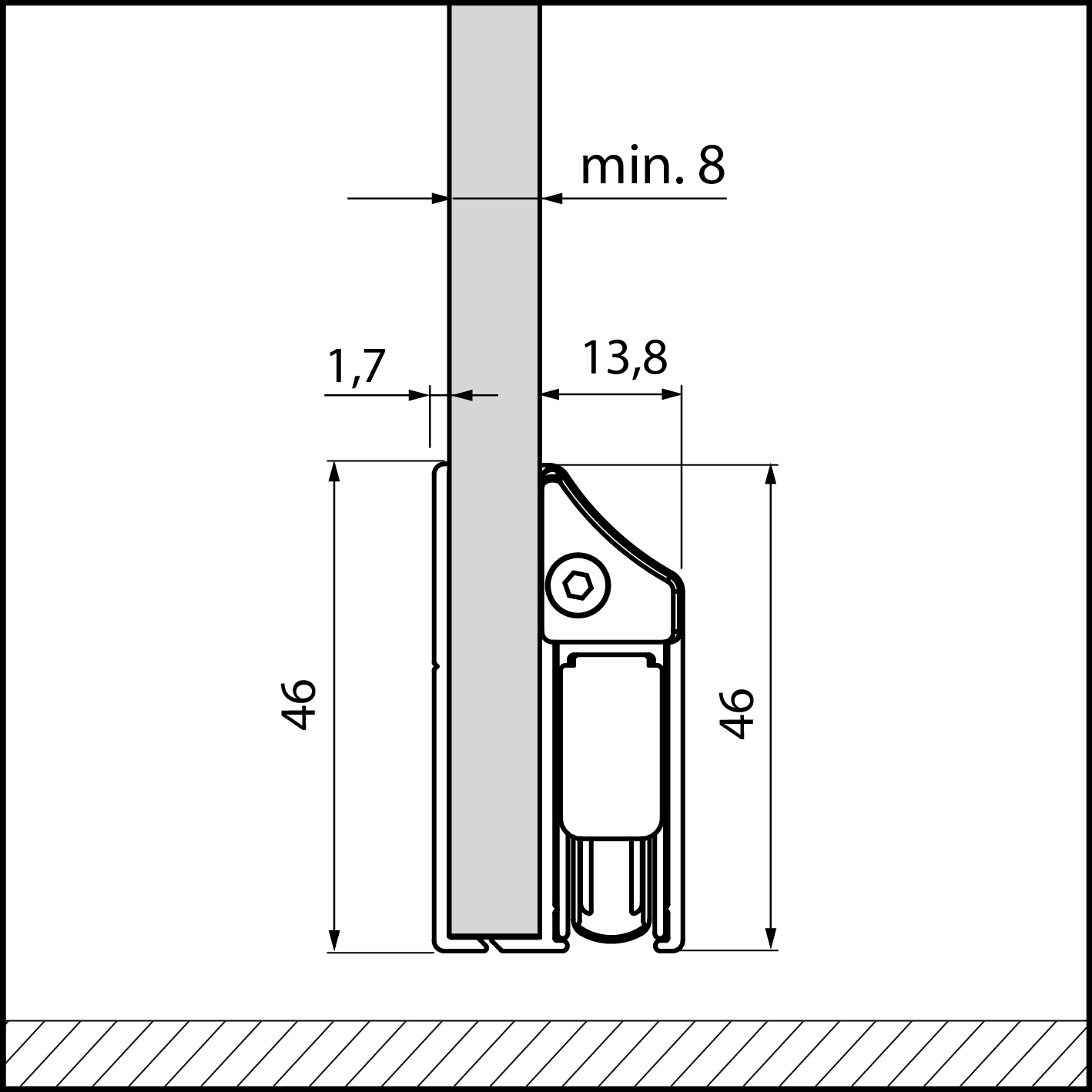

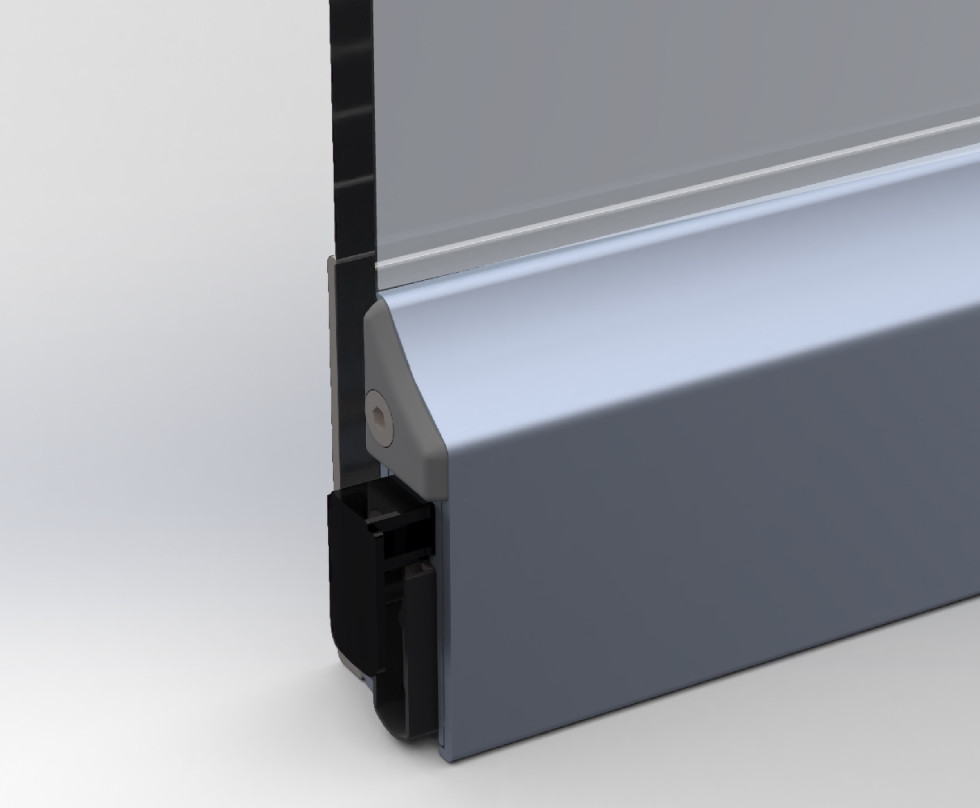

Kombinieren Sie die Cassette mit der EllenMatic Slim Elegance Schutzplatte, um die Unterseite der Holztür vor Beschädigungen zu schützen oder die Sicht auf die Rückseite der Falldichtung bei Glastüren zu verhindern.
Beschreibung
- Eloxiertes Aluminium
- Geeignet für EllenMatic Brush, EllenMatic Soundproof und EllenMatic Uni-Proof Automatische Türbodendichtungen
- Ästhetisch ansprechende Lösung
- Die Türbodendichtung ist aufgrund des in die Elegance-Kassette integrierten Abschnitts um 1 mm verkürzt.

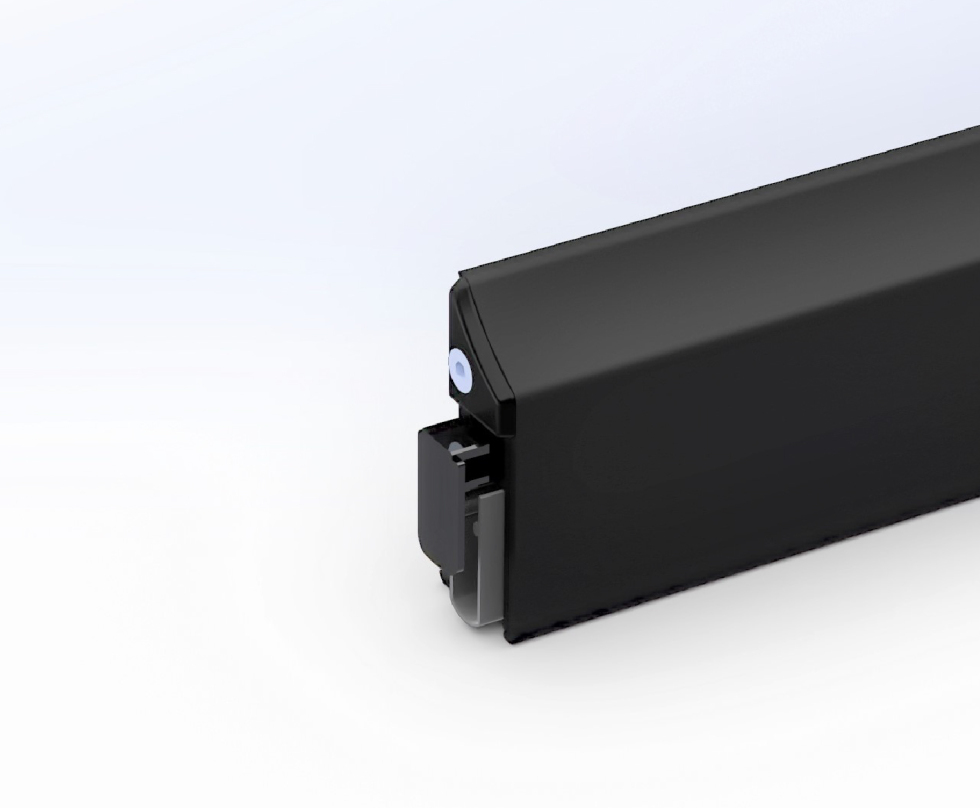

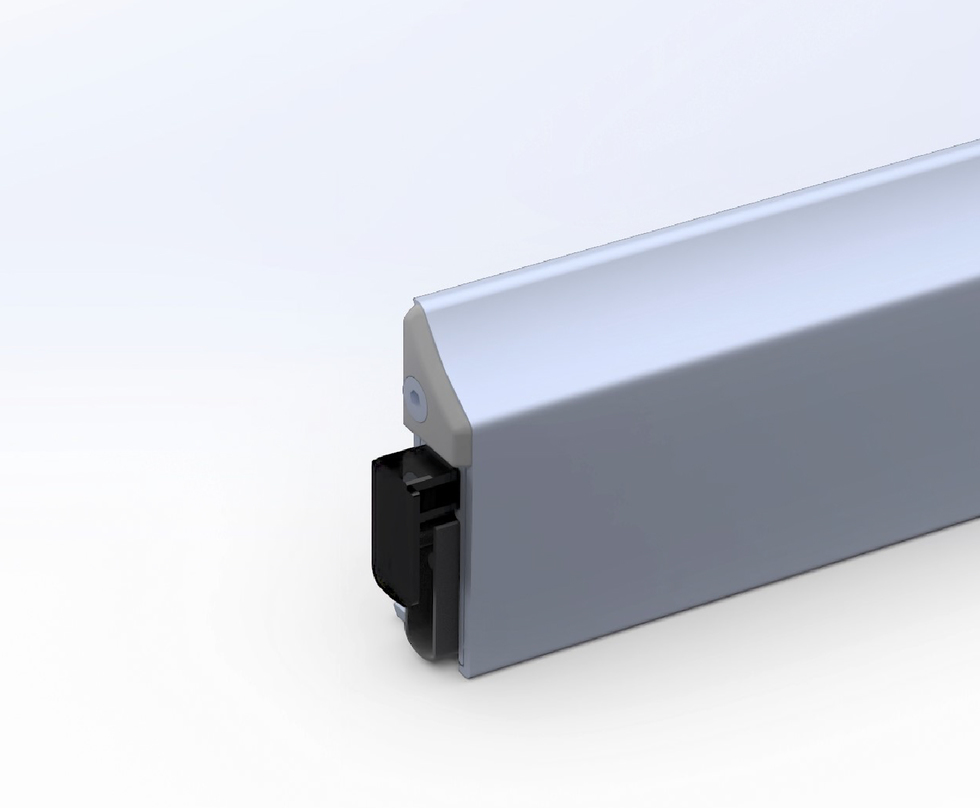

- Erhältlich in den Ausführungen blank (VOM1), gebürstet schwarz (VOM7) und gebürsteter Edelstahl
- Achtung: Die EllenMatic Slim Elegance Cassette muss 6 mm kürzer sein als die Tageslichtgröße. Auf beiden Seiten ist ein Abstand von 1 mm einzuhalten und es muss Platz für die Abdeckkappen vorhanden sein.
Technische Details
- Maximaler Spalt: 20 mm
- Höhe: 46 mm
- Kann auf die gewünschte Länge gekürzt werden
- Maßarbeit möglich
- Maximale Länge: 1600 mm
- 5 Jahre Garantie
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | VPE/VKE |
| Maßarbeit | 208100099 | VOM1 | Stück |
| Maßarbeit | 208100099 | RVS | Stück |
| Maßarbeit | 208100099 | VOM7 | Stück |
Maßarbeit
Die Slim Elegance Cassette wird individuell angefertigt. Bitte geben Sie bei Ihrer Bestellung die genauen Maße, die Farbe und an, ob die Cassette gebohrt oder geklebt werden soll. Wenn Sie zusätzlich eine individuell angefertigte Slim Soundproof-Cassette bestellen möchten, ermitteln wir die Größe. Geben Sie in diesem Fall einfach an, auf welcher Seite der Druckknopf positioniert werden soll.
Montagehinweise
Zugluft, Lärm, Rauch und Brandgefahr lassen sich durch die korrekte Installation der Kassette mit Automatische Türbodendichtung leicht vermeiden. Lesen Sie dazu die beiliegende Installationsanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Tuch und Entfetter
- Maßband oder Lineal
- Montagevorrichtung]
- Bleistift
- Schere
- Metallsäge und Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Slim Elegance Cassette
- Messen Sie die Türbreite an der Seite, an der die Kassette montiert werden soll (Lichte Öffnung). Hinweis: Ziehen Sie 6 mm ab (dies ist für die Montage der Abdeckkappen erforderlich).
- Markieren Sie die korrekte Länge auf der Kassette. Sägen Sie die Kassette auf die gewünschte Länge zu.
- Entfernen Sie alle Grate vom Aluminium.
- Reinigen und entfetten Sie die Tür gründlich mit dem Tuch und dem Entfetter.
- Entfernen Sie die Schutzfolie vom Klebeband der Kassette.
- Befestigen Sie die Kassette an der Tür. Lassen Sie an beiden Seiten 3 mm frei und drücken Sie sie fest an!
- Nehmen Sie die Automatische Türbodendichtung (Soundproof, Uni-Proof, Brush oder Optimal seal) und markieren Sie die korrekte Größe.
- Hinweis: Die Türbodendichtung muss 1 mm kürzer als die Kassette sein.
- Sägen Sie die Türbodendichtung auf die gewünschte Länge zu und entfernen Sie die Grate vom Aluminium.
- Schieben Sie die Dichtung in die Kassette und schrauben Sie die Abdeckkappen auf.
