ZUGLUFT-, SCHALL-, RAUCH- UND FEUERBESTÄNDIGKEIT FÜR TÜREN

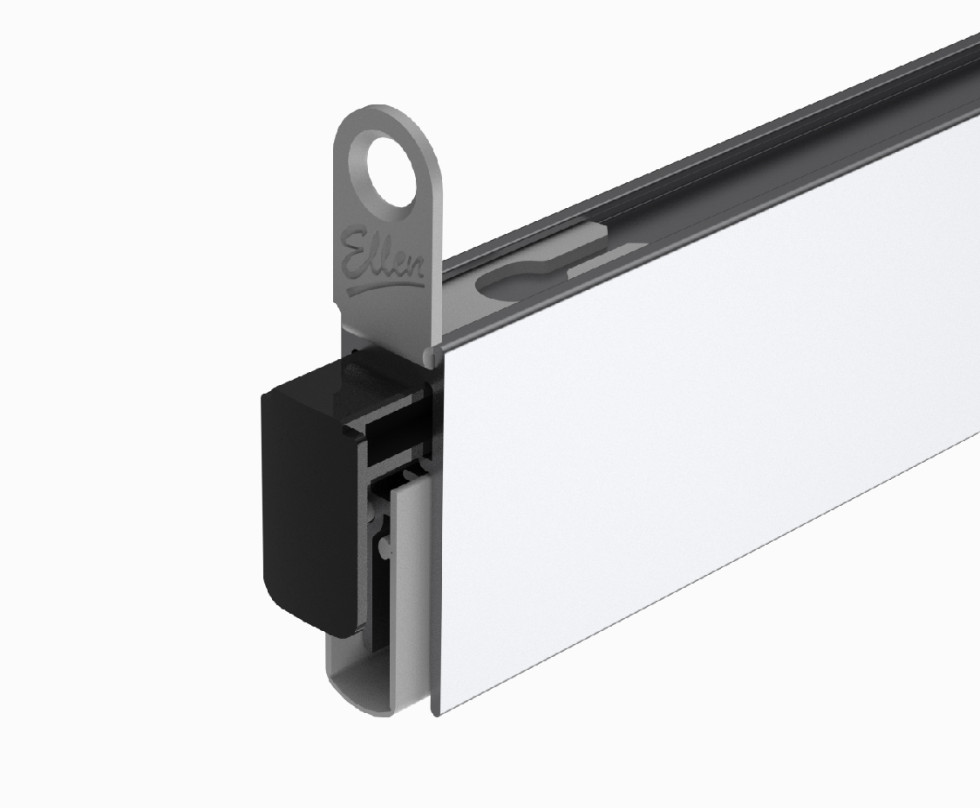

Die EllenMatic Slim Soundproof Automatische Türbodendichtung ist die Lösung für schall-, rauch- und feuerbeständige Türen und Räume. Die Türbodendichtung dichtet den Spalt unter der Tür beim Schließen vollständig ab. Dank der integrierten „No-Break“-Funktion springt der Mechanismus bei Hindernissen unter der Tür zurück.
- Schalldämmung: 50 dB
- Feuerwiderstand: 30 und 60 Minuten
- Rauchbeständigkeit: Kalt- und Heißrauch

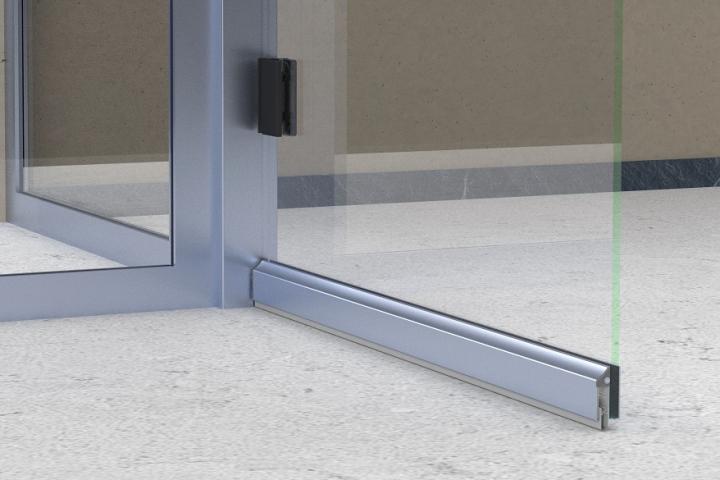

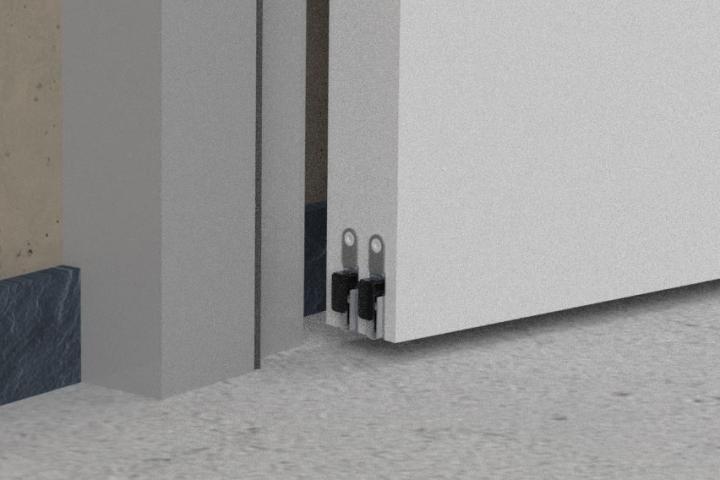

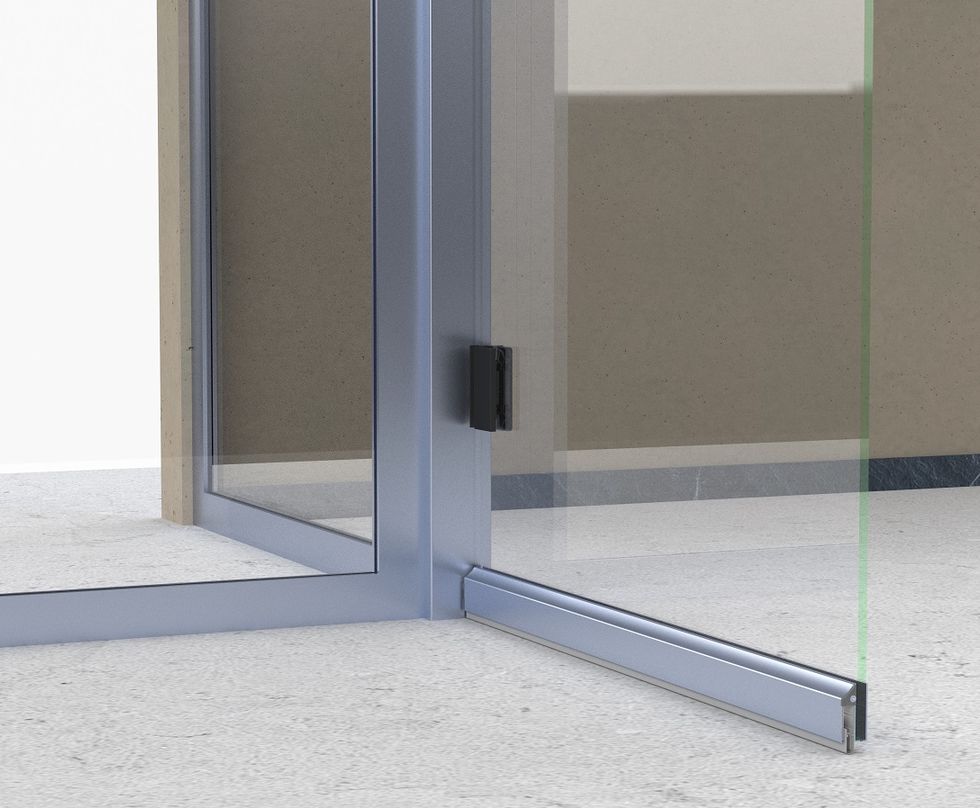

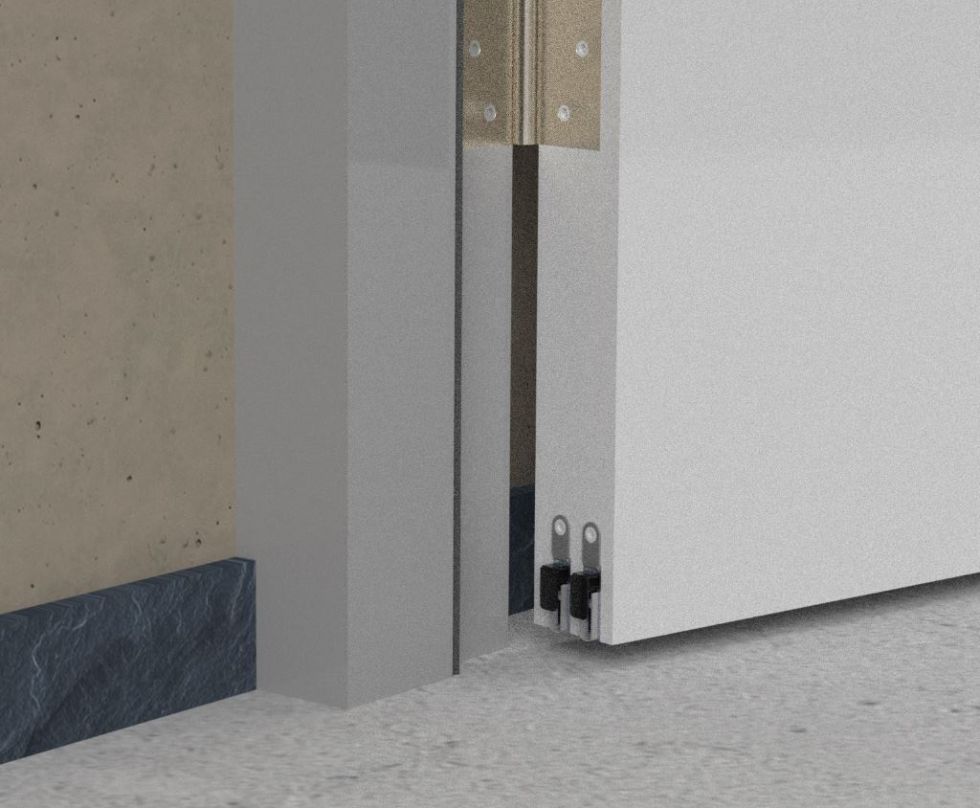

Ideal für den Einsatz an zwei Türen oder in Kombination mit einem Espagnolet. Die Slim Soundproof in einer Aufbaukassette ist zudem eine ästhetische Lösung für Glastüren.
Beschreibung
- Automatische Abdichtung
- Aluminiumgehäuse mit Silikondichtung
- Schalldämmung: 50 dB
- Feuerwiderstand: 30 und 60 Minuten
- Rauchbeständigkeit (nach NEN-EN 13501-2 „Sa“, „Sm“ und NEN-EN 1634-3) in der Ausführung

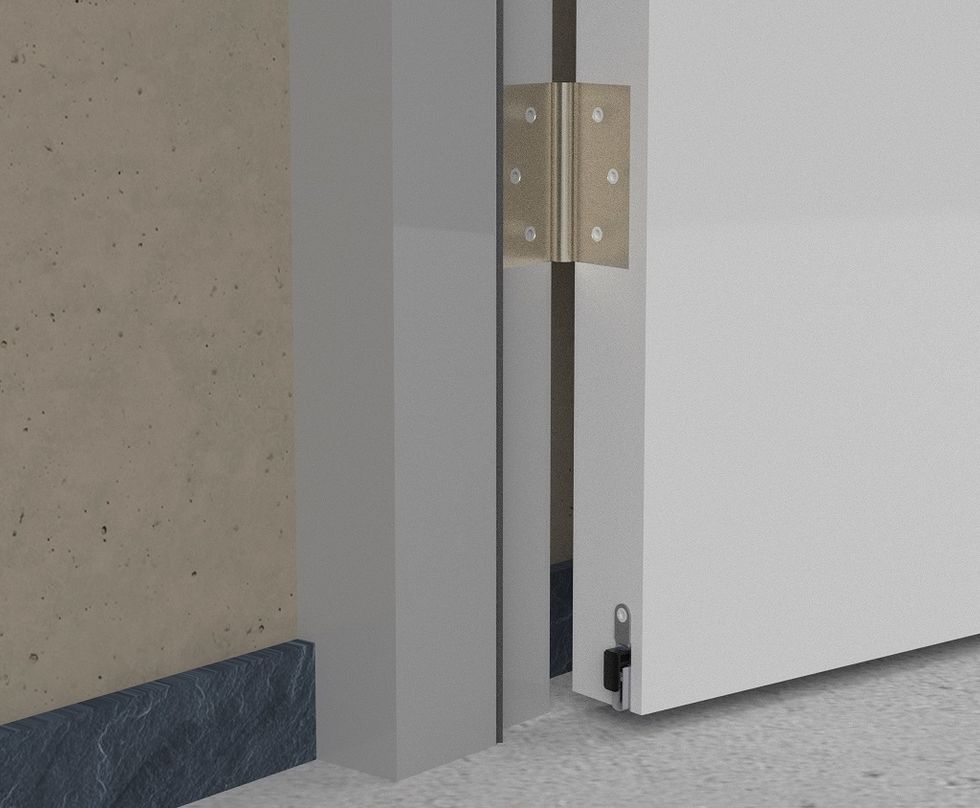

- Einseitige Bedienung auf der Scharnierseite
- Senkrechte Bewegung des Innenmechanismus ohne seitliche Bewegung

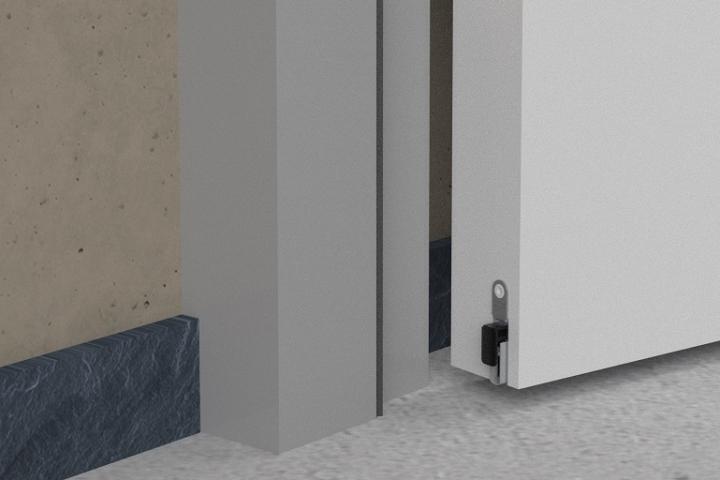

- Anwendung: holzen Innentüren
- In einer Aufbaukassette, perfekt für Glastüren
- Kann in Kombination mit einem Schwellenprofil verwendet werden. Hierfür empfehlen wir Produkte von Secucare.
- Kann auch mit einem Rampenprofil kombiniert werden. Hierfür empfehlen wir Storax.
Technische Details
- Maximaler Spalt: 18 mm

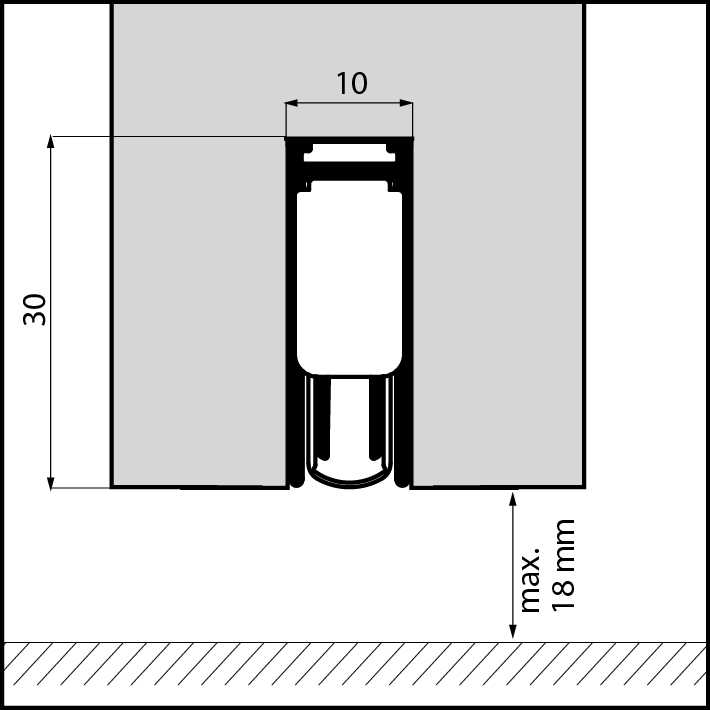

- Nut: 10 x 30 mm
- Standardlängen um 150 mm kürzbar
- Auch als Maßanfertigung erhältlich
- Mindestlänge: 300 mm
- Maximallänge: 1600 mm
- Montage mit Montageplatten
Spezifikationen
Alle Standardlängen können um 150 mm gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 708 mm | 1809410 | Alu. | 8711286268245 | 10/1 St. |
| 833 mm | 1809411 | Alu. | 8711286268269 | 10/1 St. |
| 958 mm | 1809412 | Alu. | 8711286268283 | 10/1 St. |
| 1083 mm | 1809413 | Alu. | 8711286268405 | 10/1 St. |
| 1208 mm | 1809414 | Alu. | 8711286268429 | 10/1 St. |
Die Slim Soundproof kann auch auf individuelle Längen gekürzt werden.
| VON | BIS | KURZBAR BIS |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Montagehinweise
Zugluft, Lärm, Rauch und Feuer lassen sich durch die fachgerechte Montage der automatische Türbodendichtung leicht verhindern. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Slim Soundproof Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst.
- Messen Sie anschließend die Türbreite, um die Länge der Türbodendichtung zu bestimmen.
- Entfernen Sie die Montageplatten und den Druckknopf.
- Ziehen Sie die Dichtung in Richtung des Druckknopfs.
- Markieren Sie die korrekte Länge auf dem Produkt. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Schneiden Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schieben Sie die Dichtung zurück. Achten Sie auf einen 3 mm breiten Überstand an jeder Seite für eine optimale Abdichtung der Ecken.
- Schneiden Sie die überstehende Dichtung ab.
- Schieben Sie die Türbodendichtung in die Tür und befestigen Sie sie mit den Montageplatten.
- Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Spaltabdichtung erreicht ist.
- Prüfen Sie die Spaltabdichtung mit einem Stück Papier. Das Papier muss kleben, darf aber nicht reißen.
