ZUG- UND SCHALLDAMMUNG FÜR TÜREN

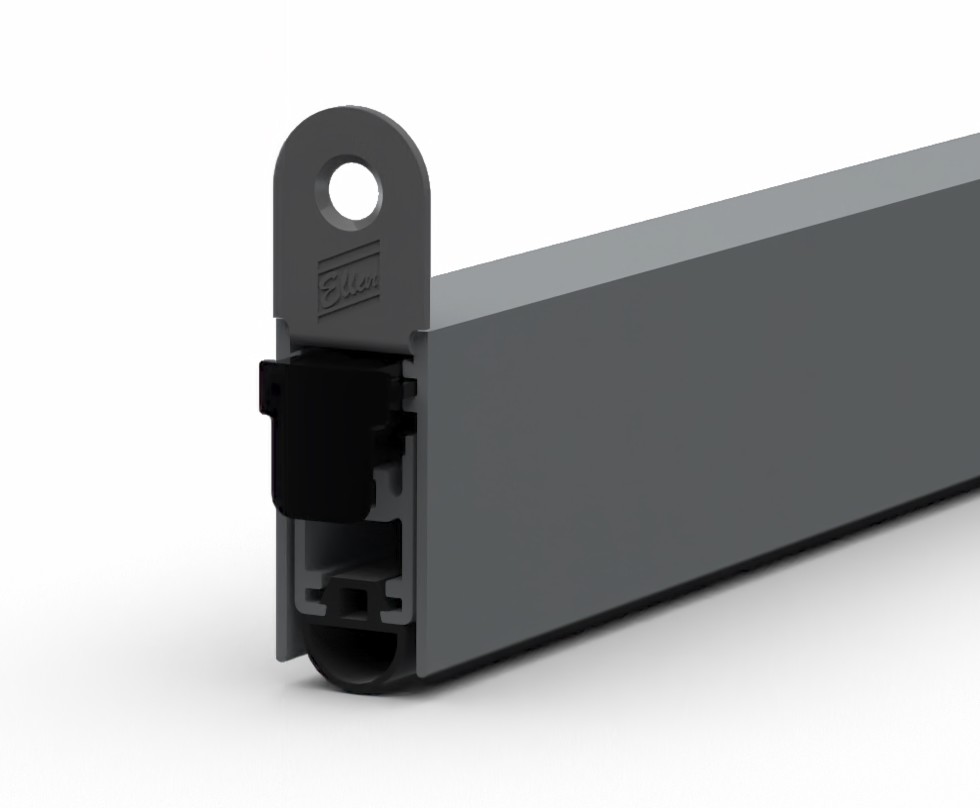

Die EllenMatic Uni-Proof Automatische Türbodendichtung hält Zugluft und Lärm fern. Sie dichtet den Spalt unter der Tür automatisch ab, sobald diese geschlossen wird.
Geeignet für Holztüren im Innen- und Außenbereich in geschützten Räumen mit einem maximalen Türspalt von 20 mm.
Beschreibung
- Aluminiumgehäuse
- Mit Kunststoffdichtung (TPE)
- Automatische Abdichtung
- Zugluftdicht und schallisoliert
- Einseitige Bedienung an der Scharnierseite
- Manuell einstellbarer Druckknopf
- Anwendung: Holztüren für den Innen- und Außenbereich in geschützter Umgebung
- Kann auf die gewünschte Länge gekürzt werden
- Hinweis: Holzschrauben (ø 3,5 x 20 mm) sind nicht im Lieferumfang enthalten
Technische Details

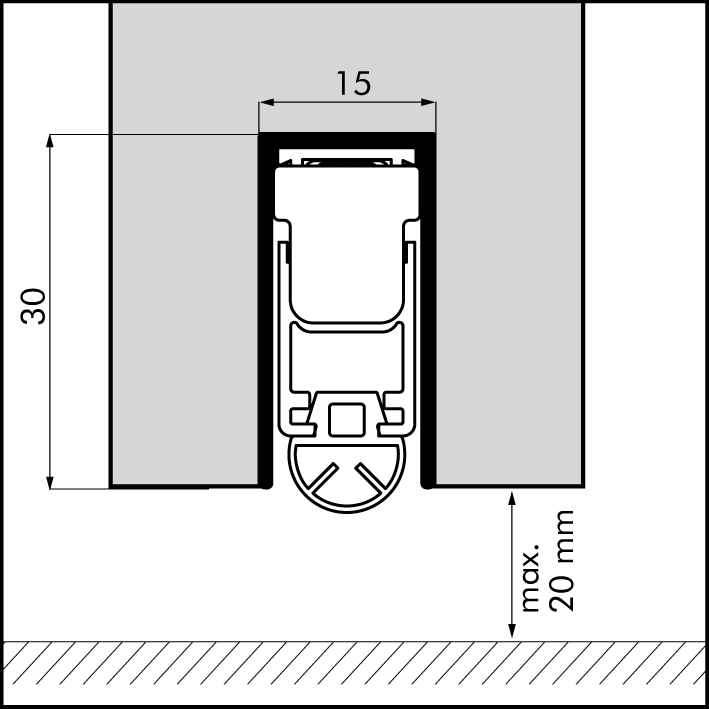

- Maximaler Spalt: 20 mm

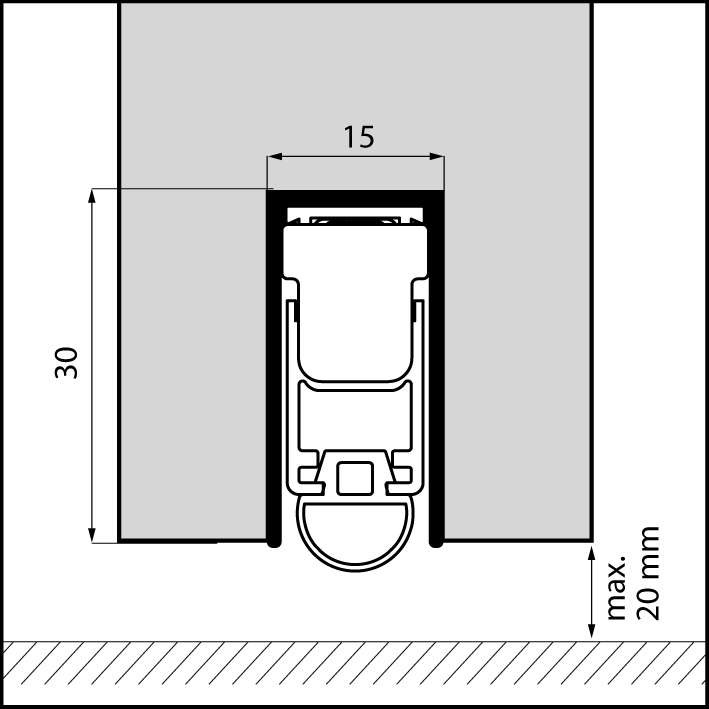

- Nut: 15 x 30 mm
- Standardlängen um 150 mm kürzbar
- Montage mit Edelstahl-Montageplatten
Spezifikationen
Alle Standardlängen können auf 150 mm verkürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 708 mm | 1809352 | Alu. | 8711286236008 | 6/1 St. |
| 833 mm | 1809353 | Alu. | 8711286236015 | 6/1 St. |
| 958 mm | 1809354 | Alu. | 8711286236022 | 6/1 St. |
| 1083 mm | 1809355 | Alu. | 8711286236039 | 10/1 St. |
| 1208 mm | 1809356 | Alu. | 8711286236046 | 10/1 St. |
Valdorpel Uni-Proof kann auch auf individuelle Längen gekürzt werden.
| VON | BIS | KURZBAR BIS |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Montagehinweise
Zugluft, Lärm, Rauch und Feuer lassen sich durch die fachgerechte Montage der automatische Türbodendichtung leicht verhindern. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Uni-Proof Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst.
- Messen Sie anschließend die Türbreite, um die Länge der Türbodendichtung zu bestimmen.
- Entfernen Sie die Montageplatten und den Druckknopf.
- Ziehen Sie die Dichtung in Richtung des Druckknopfs.
- Markieren Sie die korrekte Länge auf dem Produkt. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Schneiden Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schieben Sie die Dichtung zurück.
- Schneiden Sie die überstehende Dichtung ab.
- Schieben Sie die Türbodendichtung in die Tür und befestigen Sie sie mit den Montageplatten.
- Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Spaltabdichtung erreicht ist.
- Prüfen Sie die Spaltabdichtung mit einem Stück Papier. Das Papier muss kleben, darf aber nicht reißen.
