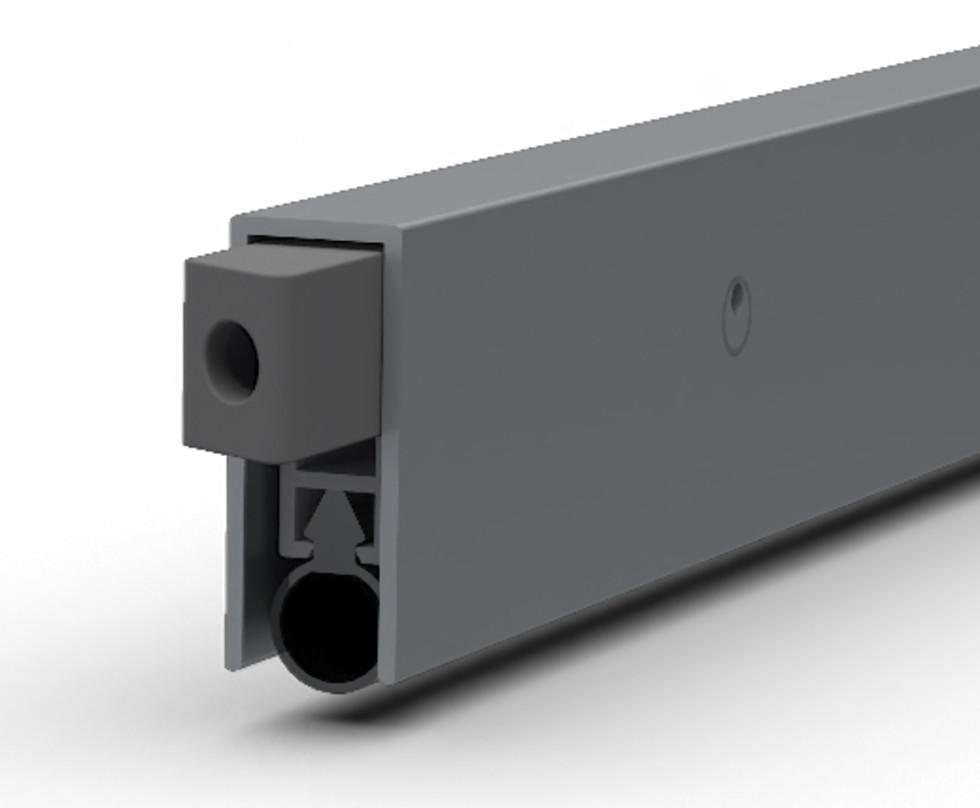

ZUGLUFTSCHUTZ FÜR TÜREN
Die Türbodendichtung sorgt für eine automatische Abdichtung des Spalts unter der Tür. Dadurch wird verhindert, dass Zugluft in Ihr Zuhause eindringt.
Ein weiterer Vorteil der EllenMatic Extra Automatische Türbodendichtung ist die Reduzierung von Geräuschen aus angrenzenden Räumen. Die Extra kann entweder unten oder an der Tür montiert werden.
Beschreibung
- Aluminiumgehäuse
- Silikondichtung
- Zugluft- und Schalldämmung
- kann sowohl in als auch an der Tür montiert werden
- Bedienung von der Scharnierseite oder (bei Aufputzmontage) von der Verriegelungsseite
- Anwendung: Holztüren für den Innentür und Außenbereich in einer geschützten Umgebung
- Inklusive Schrauben zur Montage und Zubehör für die Oberflächenmontage.
Technische Details
- Spaltbreite: 3–15 mm

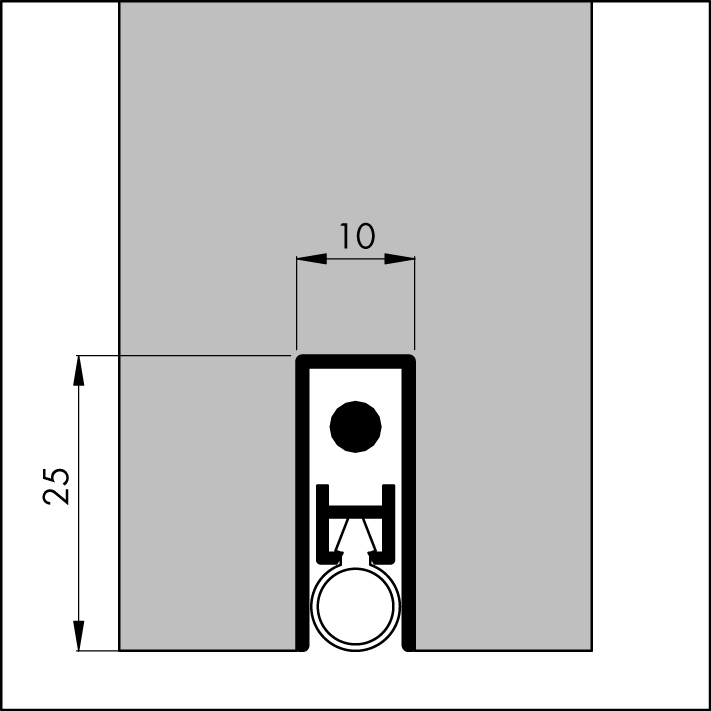

- Nut: 12 x 20–25 mm
- Kann auf die gewünschte Länge gekürzt werden
- Kann um maximal 100 mm gekürzt werden
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 630 mm | 1809171 | Alu. | 8711286893201 | 6/1 St. |
| 730 mm | 1809172 | Alu. | 8711286893300 | 6/1 St. |
| 830 mm | 1809173 | Alu. | 8711286893409 | 6/1 St. |
| 930 mm | 1809174 | Alu. | 8711286893508 | 6/1 St. |
| 1030 mm | 1809175 | Alu. | 8711286219650 | 10/1 St. |
Montagehinweise
Zugluft und Lärm im Haus lassen sich durch die korrekte Installation der Automatische Türbodendichtung leicht fernhalten. Lesen Sie dazu die beiliegende Installationsanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
- Schraubendreher
Die Montageanleitung mit Bildern können Sie hier herunterladen.
Schritt-für-Schritt-Anleitung zur Montage der EllenMatic Extra - unten an der Tür / in die Nut
- Messen Sie die Nut und die Breite der Tür, um die Länge der Türbodendichtung zu bestimmen.
- Markieren Sie die korrekte Länge auf der Automatische Türbodendichtung.Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Sägen Sie das Produkt auf die gewünschte Länge zu.
- Feilen Sie eventuell entstandene Grate vom Aluminium ab.
- Schneiden Sie das überschüssige Dichtungsmaterial ab.
- Schieben Sie die Automatische Türbodendichtung in die Tür (Druckknopf an der Scharnierseite) und mit den Montageplatten befestigen.
- Die Anschlagplatte im Rahmen platzieren, um Beschädigungen durch den Druckknopf zu vermeiden.
- Die Türbodendichtung durch Drehen des Druckknopfs nach innen oder außen einstellen, bis die gewünschte Dichtung erreicht ist.
- Die Dichtung mit einem Stück Papier prüfen > das Papier muss fest haften, darf aber nicht reißen.
Schritt-für-Schritt-Anleitung zur Montage der EllenMatic Extra - an der Tür
- Messen Sie den Abstand zwischen den Türrahmen, um die Länge der Türbodendichtung zu bestimmen.
- Markieren Sie die korrekte Länge auf der Türbodendichtung. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Sägen Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuelle Grate vom Aluminium.
- Schließen Sie die Tür. Schrauben Sie die Türbodendichtung mit dem Druckknopf auf der Schlossseite an die Tür.
- Schneiden Sie die überstehende Dichtung ab.
- Setzen Sie die Lasche auf der Schlossseite des Türrahmens ein.
- Setzen Sie die Kappe auf den Druckknopf der Türbodendichtung. Justieren Sie die Türbodendichtung durch Drehen des Druckknopfs, bis die gewünschte Abdichtung erreicht ist.
- Prüfen Sie die Dichtung mit einem Stück Papier. Das Papier muss fest haften, darf aber nicht reißen.
