ZUGLUFTSCHUTZ FÜR TÜREN

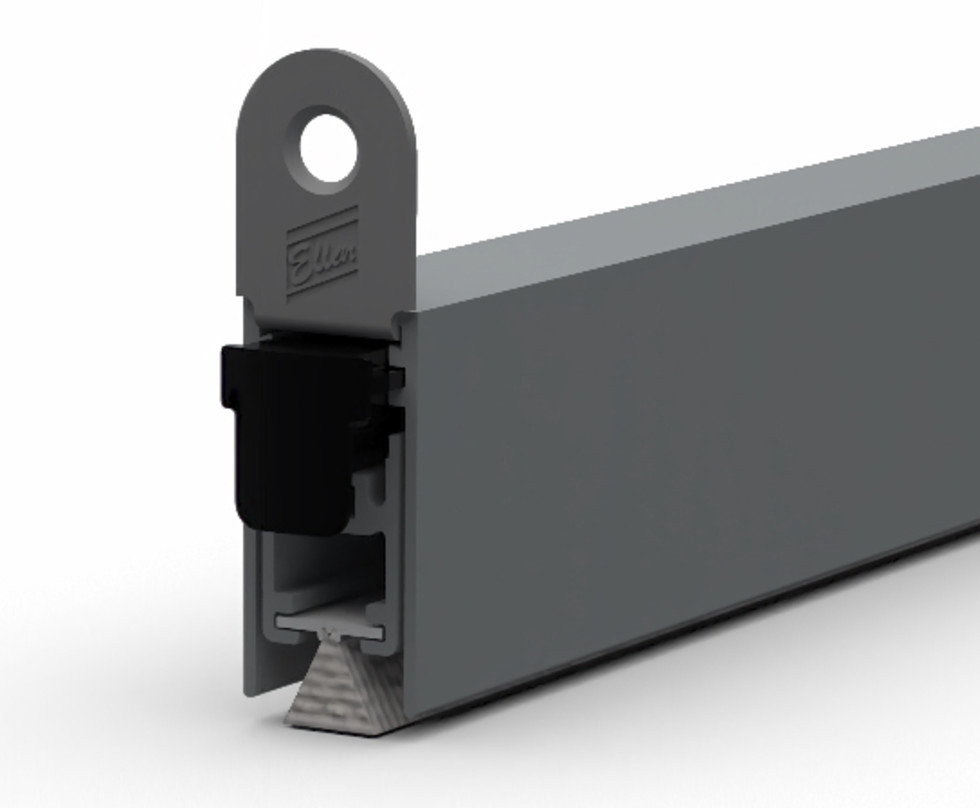

Die EllenMatic Brush Automatische Türbodendichtung ist eine automatische Bodendichtung, die Zugluft im Haus verhindert. Sie dichtet den Spalt unter der Tür vollständig ab.
Dank der weichen Veloursbürste eignet sich die Falldichtung ideal für Holzböden, Laminat und Fliesen.
Geeignet für Holzinnentüren mit einem maximalen Spalt von 20 mm.
Beschreibung
- Zugluftdicht
- Aluminiumgehäuse
- Mit weicher Veloursbürste
- Automatische Abdichtung
- Geeignet für Holzböden, Laminat und Fliesen
- Einseitige Bedienung an der Scharnierseite
- Manuell einstellbarer Druckknopf
- Anwendung: holzen Innentüren
- Kann auf die richtige Größe gekürzt werden
- Bitte beachten Sie: Holzschrauben (ø3,5 x 20 mm) NICHT im Lieferumfang enthalten

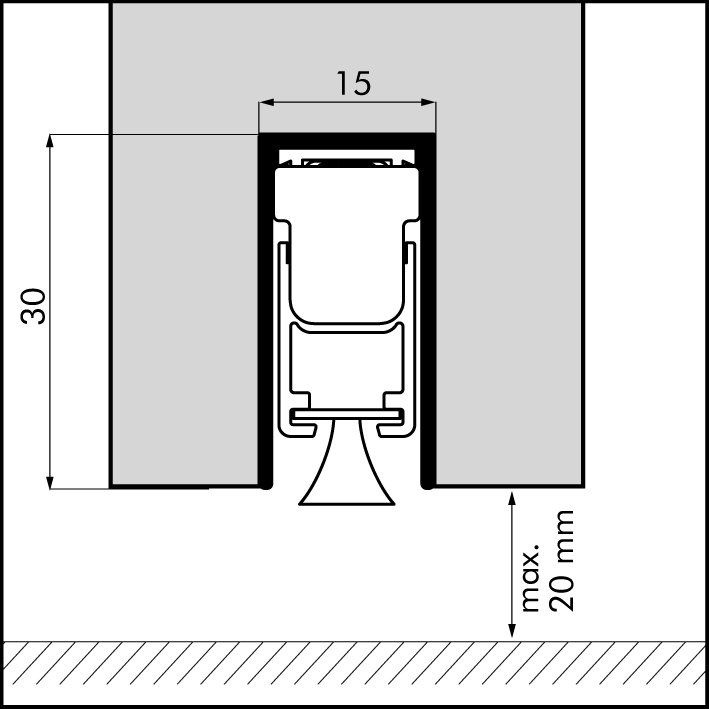

Technische Details
- Maximaler Spalt: 20 mm
- Nut: 15 x 30 mm
- Standardmäßig um 150 mm kürzbar
- Montage mittels Edelstahl-Montageplatten
Spezifikationen
Alle Standardlängen können um 150 mm gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 708 mm | 1803752 | Alu. | 8711286236053 | 6/1 St. |
| 833 mm | 1803753 | Alu. | 8711286236060 | 6/1 St. |
| 958 mm | 1803754 | Alu. | 8711286236077 | 6/1 St. |
| 1083 mm | 1803755 | Alu. | 8711286236084 | 10/1 St. |
| 1208 mm | 1803756 | Alu. | 8711286236091 | 10/1 St. |
Maßarbeit Brush können auch auf individuelle Längen gekürzt werden.
| VON | BIS | KURZBAR BIS |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Montagehinweise
Zugluft, Lärm, Rauch und Feuer lassen sich durch die fachgerechte Montage der automatische Türbodendichtung leicht verhindern. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Brush Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst.
- Messen Sie anschließend die Türbreite, um die Länge der Türbodendichtung zu bestimmen.
- Entfernen Sie die Montageplatten und den Druckknopf.
- Ziehen Sie die Dichtung in Richtung des Druckknopfs.
- Markieren Sie die korrekte Länge auf dem Produkt. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Schneiden Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schieben Sie die Dichtung zurück. Achten Sie auf einen 3 mm breiten Überstand an jeder Seite für eine optimale Abdichtung der Ecken.
- Schneiden Sie die überstehende Dichtung ab.
- Schieben Sie die Türbodendichtung in die Tür und befestigen Sie sie mit den Montageplatten.
- Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Spaltabdichtung erreicht ist.
