ZUGLUFT-, SCHALL-, RAUCH- UND FEUERBESTÄNDIGKEIT FÜR TÜREN

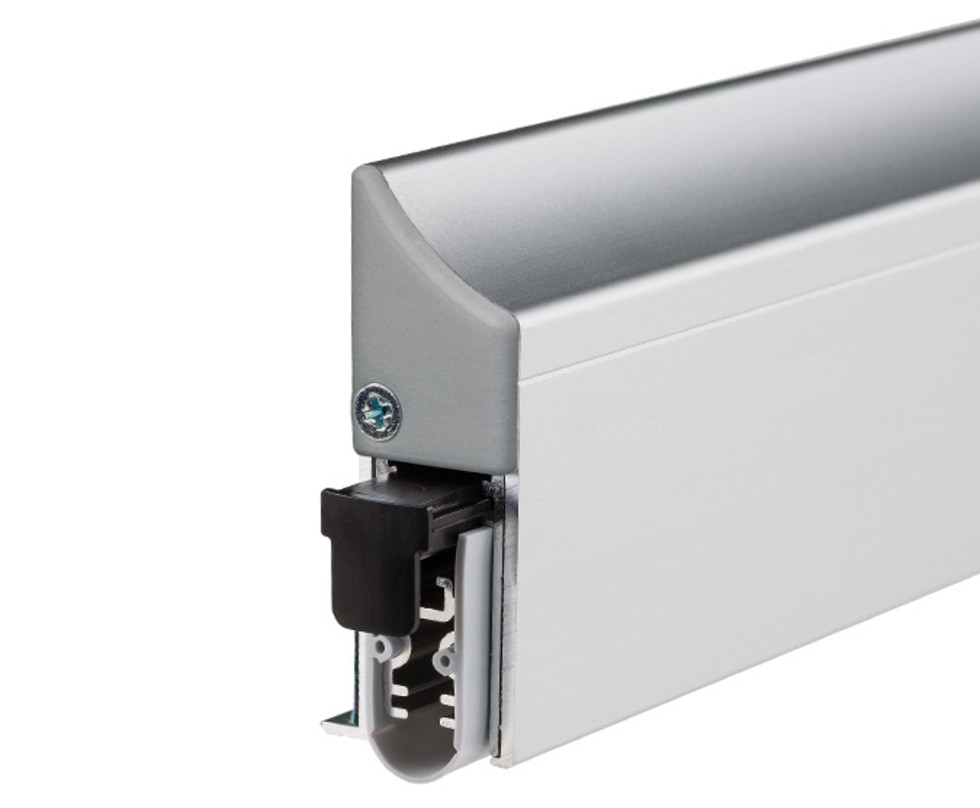

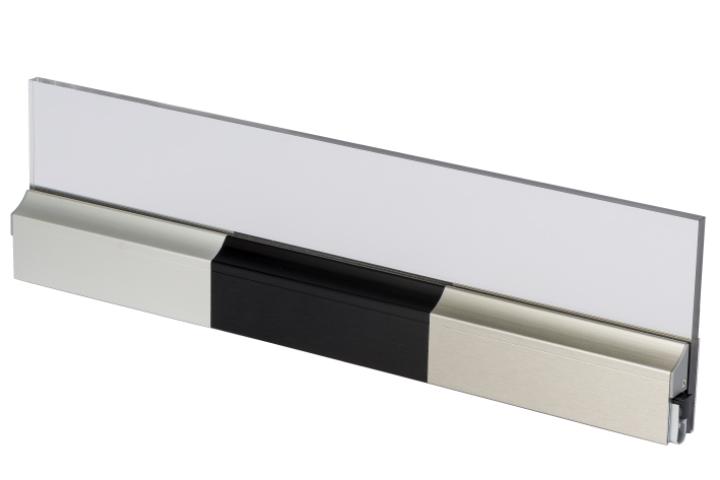

Aluminiumprofil für Montage von EllenMatic Automatische Türbodendichtungen auf dem Türblatt. Damit lassen sich bestehende Innentüren mit hochwertigen Türbodendichtungen nachrüsten. Das Profil wird an der Unterseite des Türblatts montiert.
Die Elegance Cassette ist geeignet für:
EllenMatic Soundproof
EllenMatic Brush
EllenMatic Uni-Proof

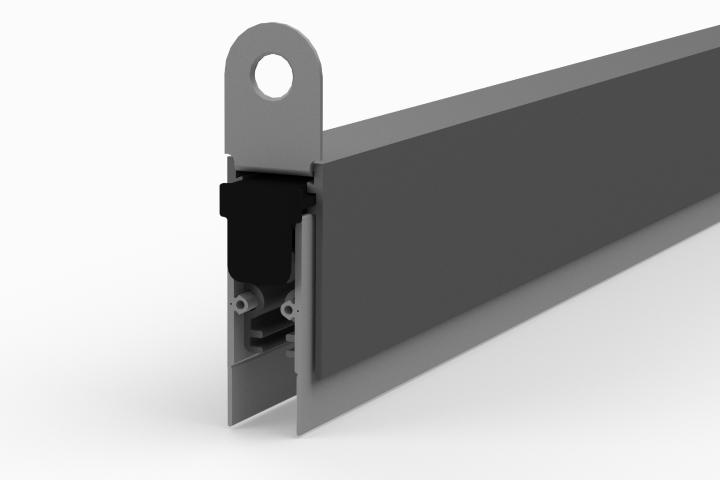

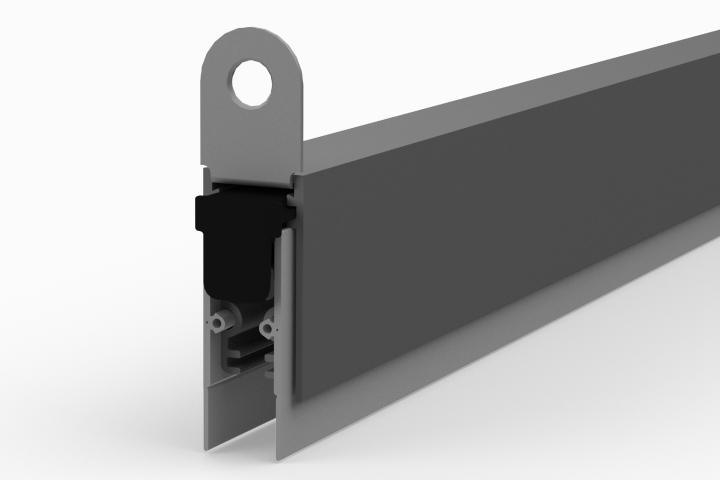

EllenMatic Optimal Seal

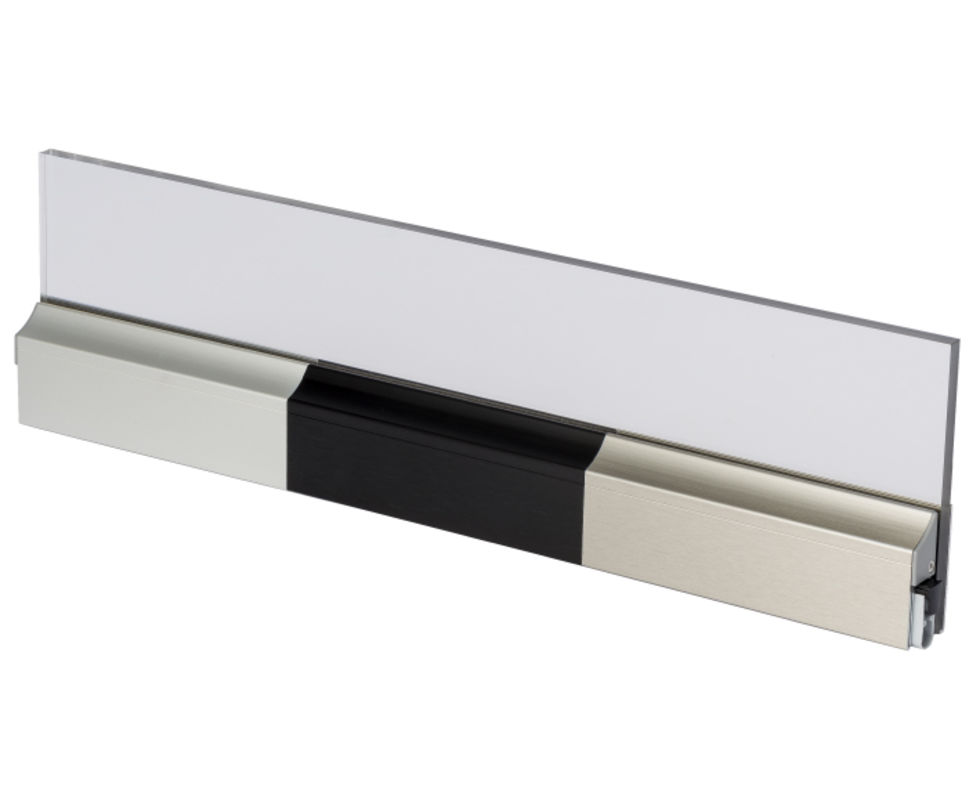

Kombinieren Sie die Cassette mit der EllenMatic Elegance Schutzplatte, um die Unterseite der Holztür vor Beschädigungen zu schützen oder die Sicht auf die Rückseite der Falldichtung bei Glastüren zu verhindern.
Beschreibung
- Eloxiertes Aluminium
- Geeignet für EllenMatic Brush, EllenMatic Soundproof und EllenMatic Uni-Proof Automatische Türbodendichtungen
- Ästhetisch ansprechende Lösung
- Die Türbodendichtung ist aufgrund des in die Elegance-Kassette integrierten Abschnitts um 1 mm verkürzt.

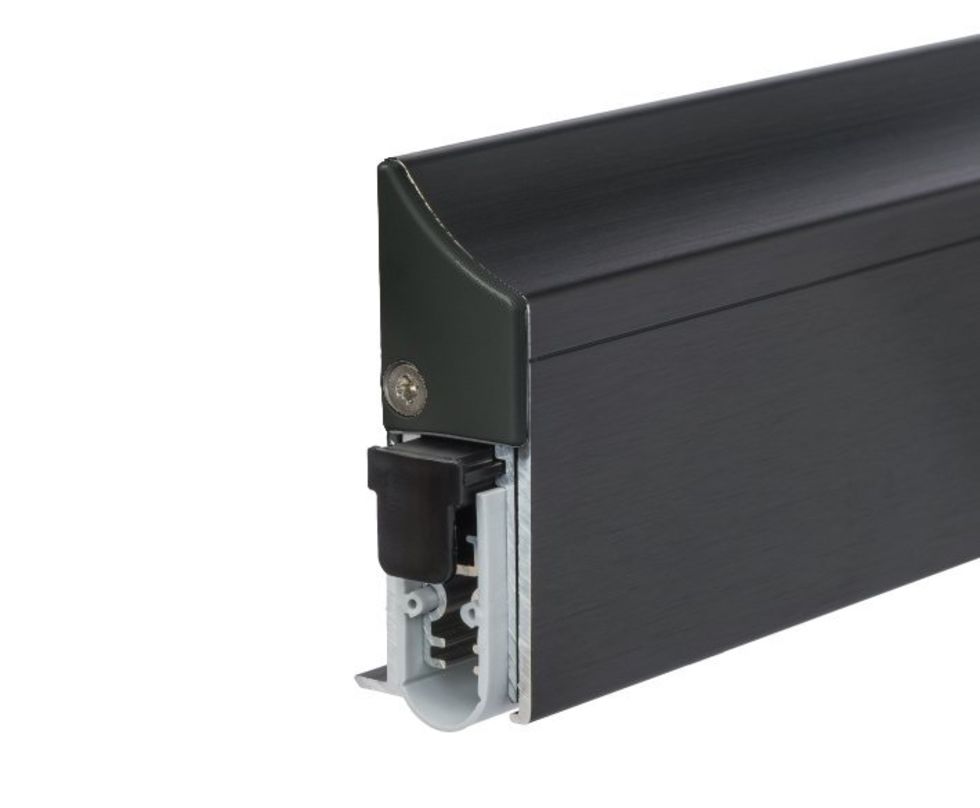

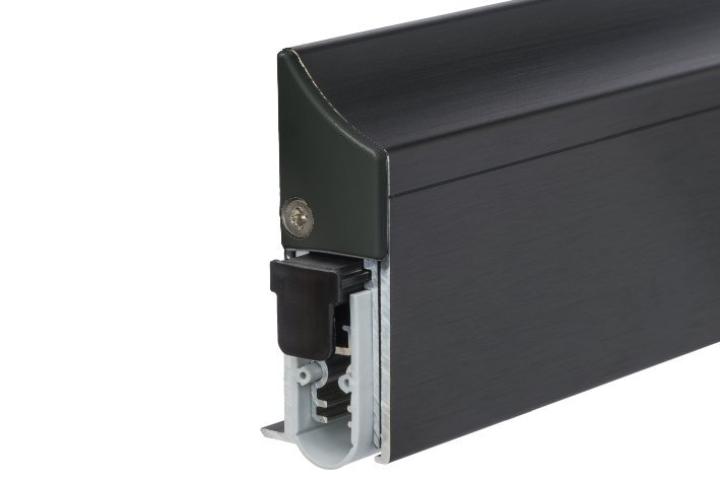

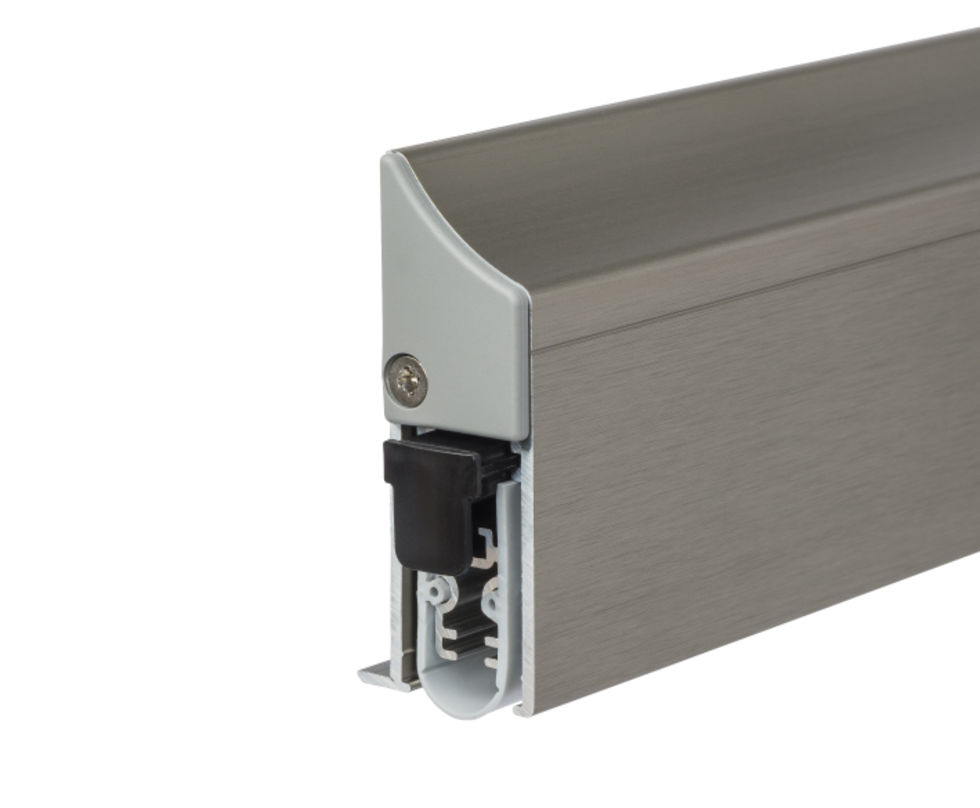

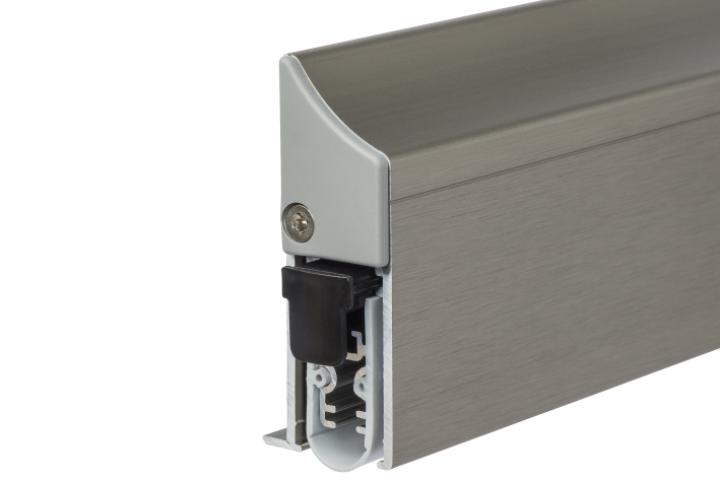

- Erhältlich in den Ausführungen blank (VOM1), gebürstet schwarz (VOM7) und gebürsteter Edelstahl
- Achtung: Die EllenMatic Elegance Cassette muss 6 mm kürzer sein als die Tageslichtgröße. Auf beiden Seiten ist ein Abstand von 1 mm einzuhalten und es muss Platz für die Abdeckkappen vorhanden sein.
Technische Details
- Maximaler Spalt: 20 mm

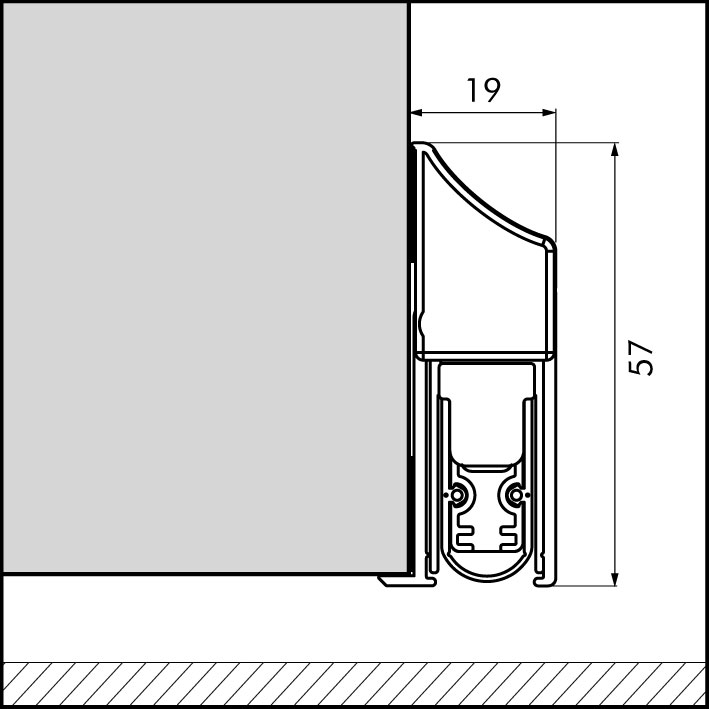

- Höhe: 57 mm
- Kann auf die gewünschte Länge gekürzt werden
- Maßarbeit möglich
- Maximale Länge: 1600 mm
- 5 Jahre Garantie
Spezifikationen
Alle Standardlängen können gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 1000 mm | 1809501 | VOM1 | 8711286236206 | 5/1 St. |
| 1200 mm | 1809503 | VOM1 | 4260658560318 | 5/1 St. |
Montagehinweise
Zugluft, Lärm, Rauch und Brandgefahr lassen sich durch die korrekte Installation der Kassette mit Automatische Türbodendichtung leicht vermeiden. Lesen Sie dazu die beiliegende Installationsanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Tuch und Entfetter
- Maßband oder Lineal
- Montagevorrichtung]
- Bleistift
- Schere
- Metallsäge und Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Elegance Cassette
- Messen Sie die Türbreite an der Seite, an der die Kassette montiert werden soll (Lichte Öffnung). Hinweis: Ziehen Sie 6 mm ab (dies ist für die Montage der Abdeckkappen erforderlich).
- Markieren Sie die korrekte Länge auf der Kassette. Sägen Sie die Kassette auf die gewünschte Länge zu.
- Entfernen Sie alle Grate vom Aluminium.
- Reinigen und entfetten Sie die Tür gründlich mit dem Tuch und dem Entfetter.
- Entfernen Sie die Schutzfolie vom Klebeband der Kassette.
- Befestigen Sie die Kassette an der Tür. Lassen Sie an beiden Seiten 3 mm frei und drücken Sie sie fest an!
- Nehmen Sie die Automatische Türbodendichtung (Soundproof, Uni-Proof, Brush oder Optimal seal) und markieren Sie die korrekte Größe.
- Hinweis: Die Türbodendichtung muss 1 mm kürzer als die Kassette sein.
- Sägen Sie die Türbodendichtung auf die gewünschte Länge zu und entfernen Sie die Grate vom Aluminium.
- Schieben Sie die Dichtung in die Kassette und schrauben Sie die Abdeckkappen auf.
