ZUGLUFTSCHUTZ FÜR TÜREN

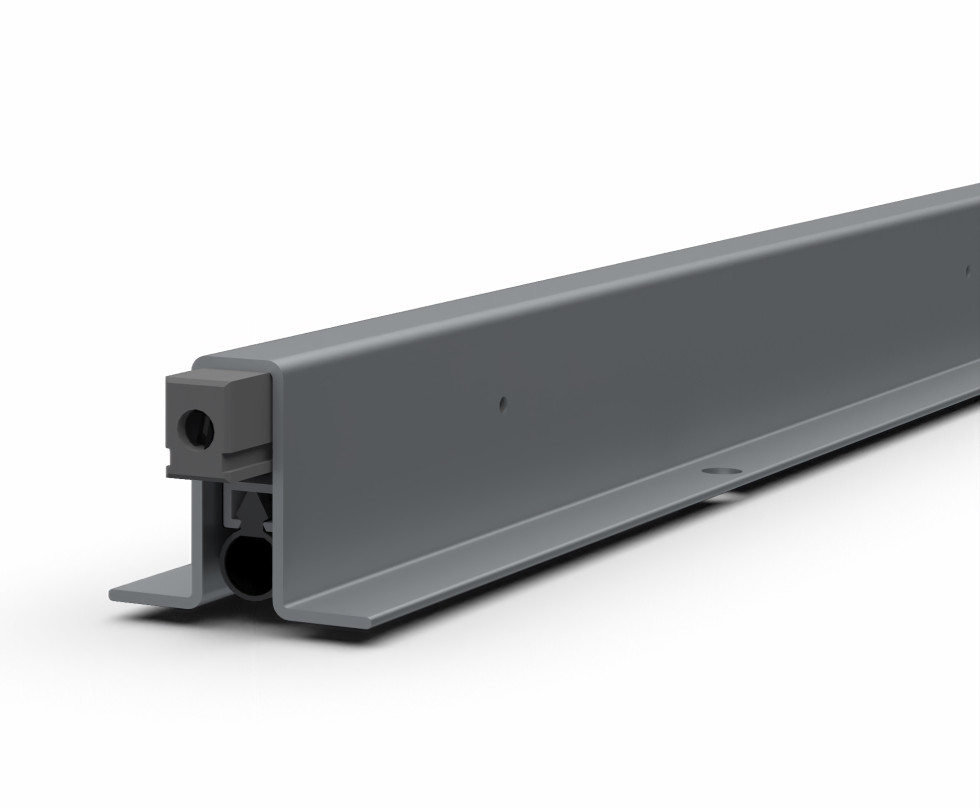

Die EllenMatic Omega Automatische Türbodendichtung ist eine Türbodendichtung für Innen- und Außentüren in geschützten Räumen.
Das Silikonprofil senkt sich automatisch ab, sobald die Tür geschlossen wird. So wird Zugluft zuverlässig ferngehalten.
Beschreibung
- Aluminiumgehäuse
- Automatische Abdichtung
- Glatte Silikondichtung
- Perfekte Passform für unebene Oberflächen
- Anwendung: Innen- und Außentüren in einer geschützten Umgebung
Technische Details
- Maximaler Spalt: 10 mm
- Minimaler Spalt: 4 mm

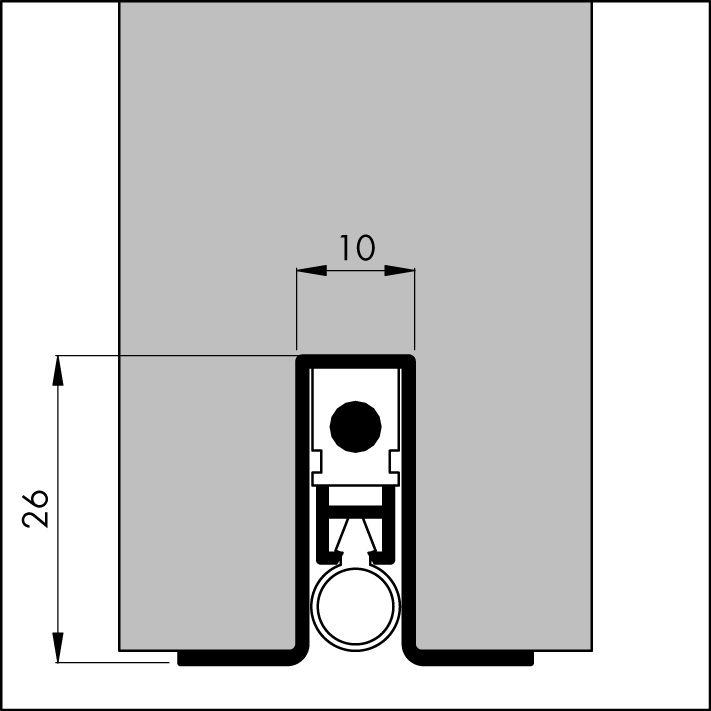

- Nut: 10,5 x 26 mm
- Standardlängen können um 100 mm gekürzt werden
Spezifikationen
Alle Standardlängen können um 100 mm gekürzt werden.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 630 mm | 1809161 | Alu. | 8711286220410 | 10/1 St. |
| 730 mm | 1809162 | Alu. | 8711286220427 | 10/1 St. |
| 830 mm | 1809163 | Alu. | 8711286220434 | 10/1 St. |
| 930 mm | 1809164 | Alu. | 8711286220441 | 10/1 St. |
| 1030 mm | 1809165 | Alu. | 8711286220458 | 10/1 St. |
Montagehinweise
Zugluft im Haus lässt sich durch die korrekte Montage der Automatische Türbodendichtung leicht vermeiden. Lesen Sie dazu die beiliegende Montageanleitung und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie folgende Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Omega Automatische Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst. Messen Sie anschließend die Türbreite, um die Länge der Dichtung zu bestimmen.
- Entfernen Sie den Druckknopf.
- Markieren Sie die korrekte Länge auf der Türbodendichtung. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Sägen Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schneiden Sie das überschüssige Dichtungsmaterial ab.
- Schieben Sie die Dichtung in die Tür und befestigen Sie sie mit schrauben. Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Abdichtung erreicht ist.
- Testen Sie die Abdichtung mit einem Stück Papier. Das Papier muss fest haften, darf aber nicht reißen.
