ZUG- UND SCHALLSCHUTZ FÜR TÜREN

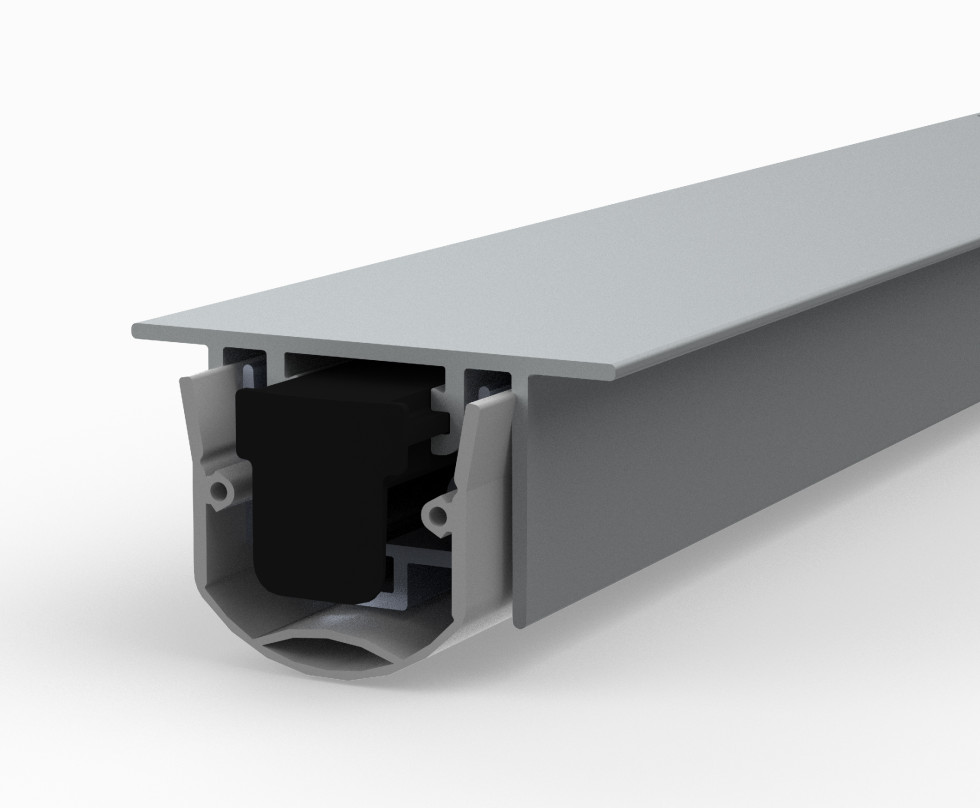

Die EllenMatic Ferro 2 Automatische Türbodendichtung ist die optimale Lösung gegen Zugluft und Lärm. Die Türbodendichtung senkt sich beim Schließen der Tür automatisch ab und dichtet den Spalt unter der Tür vollständig ab.
Geeignet für Stahl- und Aluminiumtüren mit einem maximalen Spalt von 18 mm.
Beschreibung
- Aluminiumgehäuse
- Flexible Silikondichtung mit Kammer für zusätzliche Dämmwerte
- Automatische Abdichtung
- Zugluftdicht und schalldicht
- Schalldämmung 42 dB
- Anwendung: Stahl- und Aluminiumtüren
- Können auf die gewünschte Länge gekürzt werden
- Hinweis: Schrauben (ø 3,5 x 20 mm) sind nicht im Lieferumfang enthalten
Technische Details
- Maximaler Spalt: 18 mm

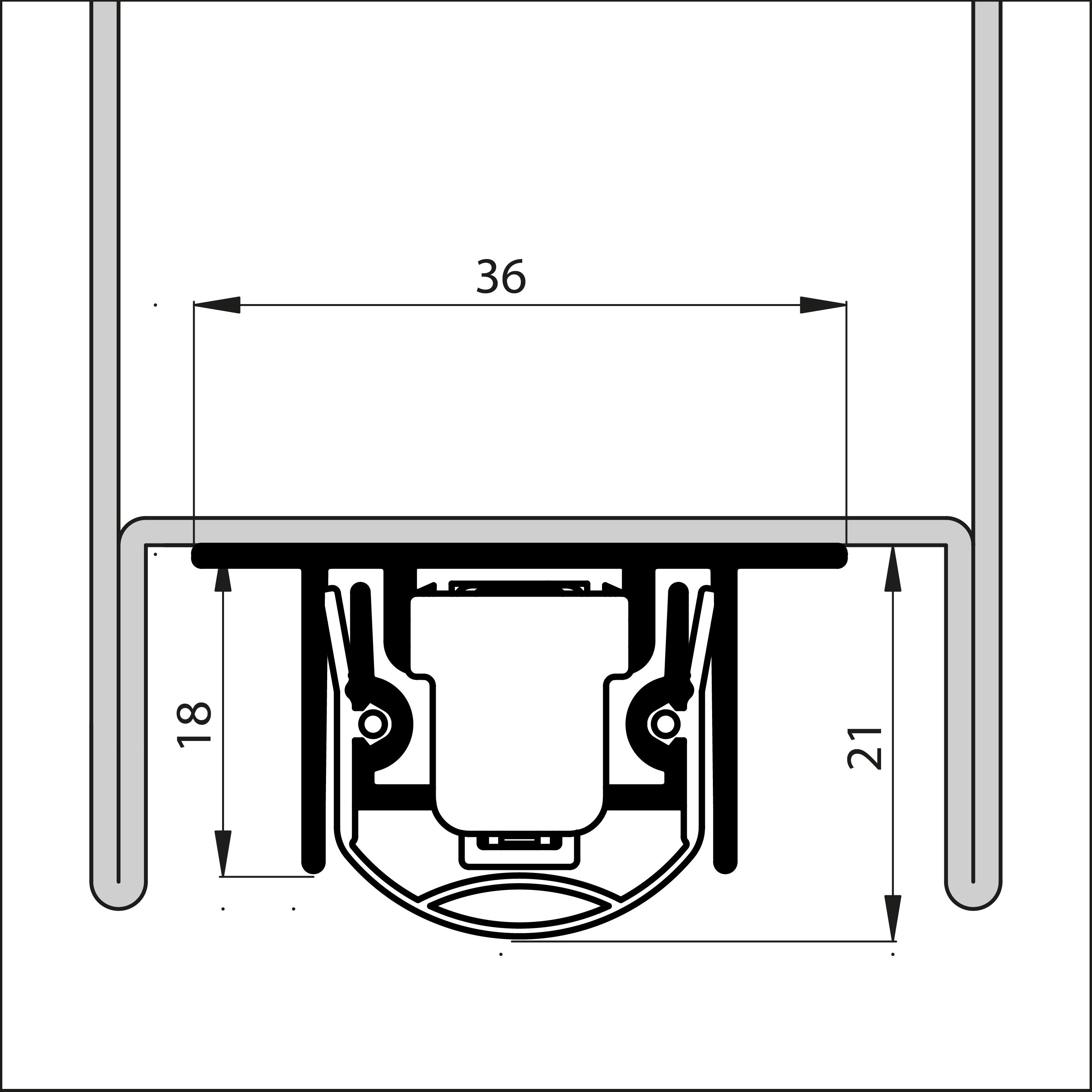

- Nut: 18 x 36 mm
- Standardlängen können um 150 mm gekürzt werden, außer der 530-mm-Länge (kürzbar um 50 mm)
- Montage mittels Schrauben
Spezifikationen
Alle Standardlängen können um 150 mm verkürzt werden, außer der Länge 530mm.
| MAß | ART.NR | FARBE | EAN (ST.) | VPE/VKE |
| 530 mm | 2400210 | Alu. | 8711286268603 | 10/1 St. |
| 680 mm | 2400211 | Alu. | 8711286268610 | 10/1 St. |
| 830 mm | 2400212 | Alu. | 8711286268627 | 10/1 St. |
| 980 mm | 2400213 | Alu. | 8711286268634 | 10/1 St. |
| 1130 mm | 2400214 | Alu. | 8711286268641 | 10/1 St. |
| 1280 mm | 2400215 | Alu. | 8711286268658 | 10/1 St. |
| 1430 mm | 2400216 | Alu. | 8711286268665 | 10/1 St. |
Montagehinweise
Zugluft, Lärm, Rauch und Feuer lassen sich durch die fachgerechte Montage der automatische Türbodendichtung leicht verhindern. Lesen Sie dazu die beiliegende Montageanleitung, sehen Sie sich das Video an und folgen Sie der Schritt-für-Schritt-Anleitung.
Bereiten Sie die benötigten Materialien vor:
- Maßband oder Lineal
- Bleistift
- Metallsäge
- Feile
- Bohrmaschine mit Torx-Bohrer
Schritt-für-Schritt-Anleitung zur Installation der EllenMatic Ferro 2 Türbodendichtung
- Messen Sie die Nut in der Tür aus, um sicherzustellen, dass die Türbodendichtung hineinpasst.
- Messen Sie anschließend die Türbreite, um die Länge der Türbodendichtung zu bestimmen.
- Entfernen Sie die Montageplatten und den Druckknopf.
- Ziehen Sie die Dichtung in Richtung des Druckknopfs.
- Markieren Sie die korrekte Länge auf dem Produkt. Hinweis: Kürzen Sie die Dichtung auf der Seite ohne Druckknopf!
- Schneiden Sie die Türbodendichtung auf die gewünschte Länge zu.
- Entfernen Sie eventuell entstandene Grate vom Aluminium.
- Schieben Sie die Dichtung zurück. Achten Sie auf einen 3 mm breiten Überstand an jeder Seite für eine optimale Abdichtung der Ecken.
- Schneiden Sie die überstehende Dichtung ab.
- Schieben Sie die Türbodendichtung in die Tür und befestigen Sie sie mit schrauben.
- Schieben Sie den Druckknopf in die Öffnung, bis er einrastet.
- Justieren Sie die Dichtung, bis die gewünschte Spaltabdichtung erreicht ist.
